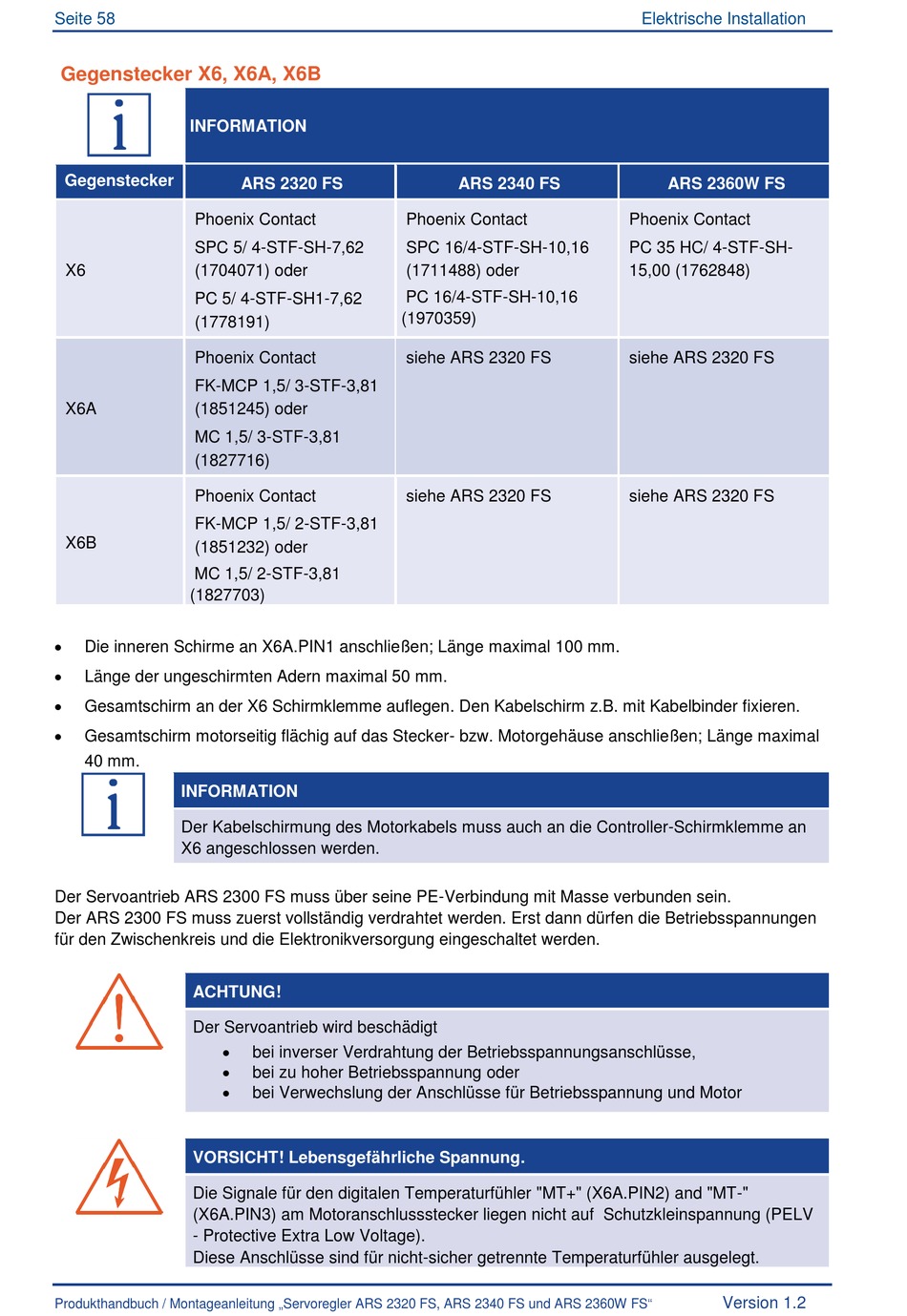

Seite 58
Gegenstecker X6, X6A, X6B
INFORMATION
Gegenstecker
Phoenix Contact
SPC 5/ 4-STF-SH-7,62
X6
(1704071) oder
PC 5/ 4-STF-SH1-7,62
(1778191)
Phoenix Contact
FK-MCP 1,5/ 3-STF-3,81
X6A
(1851245) oder
MC 1,5/ 3-STF-3,81
(1827716)
Phoenix Contact
FK-MCP 1,5/ 2-STF-3,81
X6B
(1851232) oder
MC 1,5/ 2-STF-3,81
(1827703)
Die inneren Schirme an X6A.PIN1 anschließen; Länge maximal 100 mm.
Länge der ungeschirmten Adern maximal 50 mm.
Gesamtschirm an der X6 Schirmklemme auflegen. Den Kabelschirm z.B. mit Kabelbinder fixieren.
Gesamtschirm motorseitig flächig auf das Stecker- bzw. Motorgehäuse anschließen; Länge maximal
40 mm.
INFORMATION
Der Kabelschirmung des Motorkabels muss auch an die Controller-Schirmklemme an
X6 angeschlossen werden.
Der Servoantrieb ARS 2300 FS muss über seine PE-Verbindung mit Masse verbunden sein.
Der ARS 2300 FS muss zuerst vollständig verdrahtet werden. Erst dann dürfen die Betriebsspannungen
für den Zwischenkreis und die Elektronikversorgung eingeschaltet werden.
ACHTUNG!
Der Servoantrieb wird beschädigt
VORSICHT! Lebensgefährliche Spannung.
Die Signale für den digitalen Temperaturfühler "MT+" (X6A.PIN2) and "MT-"
(X6A.PIN3) am Motoranschlussstecker liegen nicht auf Schutzkleinspannung (PELV
- Protective Extra Low Voltage).
Diese Anschlüsse sind für nicht-sicher getrennte Temperaturfühler ausgelegt.
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320 FS
Phoenix Contact
SPC 16/4-STF-SH-10,16
(1711488) oder
PC 16/4-STF-SH-10,16
(1970359)
siehe ARS 2320 FS
siehe ARS 2320 FS
bei inverser Verdrahtung der Betriebsspannungsanschlüsse,
bei zu hoher Betriebsspannung oder
bei Verwechslung der Anschlüsse für Betriebsspannung und Motor
ARS 2340 FS
Phoenix Contact
PC 35 HC/ 4-STF-SH-
15,00 (1762848)
siehe ARS 2320 FS
siehe ARS 2320 FS
Elektrische Installation
ARS 2360W FS
Version 1.2
