Elektrische Installation
8.3 Netzversorgung [X9, X9A, X9B, X9C]
Für den Betrieb des Servoantriebs ARS 2300 FS ist eine 24-V-Versorgungsquelle für die Elektronik
erforderlich, die an die Klemmen + 24 V und GND angeschlossen ist. Der Anschluss an die Versorgung
der Leistungsendstufe erfolgt an die Klemmen L1, L2 und L3 zur Wechselstromversorgung.
Der Servoantrieb ARS 2300 FS verfügt über einen internen Bremschopper und einen Bremswiderstand.
Für mehr Bremsleistung kann ein externer Bremswiderstand an den Stecker [X9A] angeschlossen
werden.
Leistungsstecker
PE
PE
L3
L2
L1
ZK+
ZK+
ZK-
ZK-
R-INT
R-CH
R-EXT
GND
24V

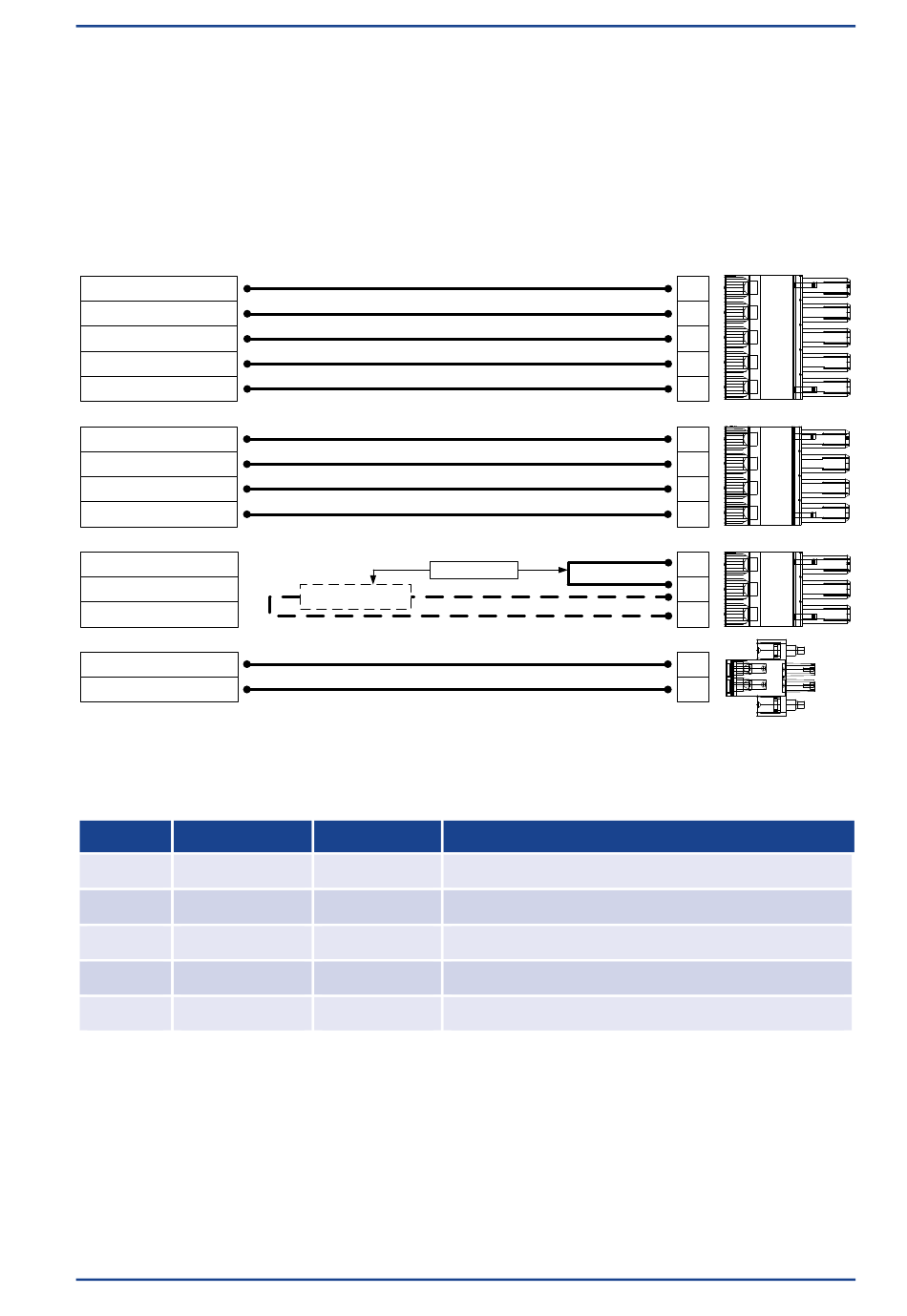

Abbildung 21: Steckerbelegung Netzversorgung [X9]
Steckerbelegung X9 Netzversorgung
Pin Nr.
Bezeichnung
1
PE
2
PE
3
L3
4
L2
5
L1
1
Eine PE Verbindung an X9 ist ausreichend
Zusätzlicher PE-Anschluss an Montageplatte / Kühlplatte:
Es ist erforderlich, eine zusätzliche PE-Verbindung an der Kühlplatte (M4-Schraube) mit demselben
Querschnitt wie die Netzversorgung herzustellen, siehe Abbildung in Kapitel 7.
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
alternativ!
Externer
Bremswiderstand
Wert
Spezifikation
0 V
Anschluss Schutzleiter PEvom Netz
0 V
Anschluss Schutzleiter PE vom Netz
230...480VAC
Versorgung Netz Phase L3
230...480VAC
Versorgung Netz Phase L2
230...480VAC
Versorgung Netz Phase L1
Seite 53
[X9.]
1
2
3
4
5
[X9C]
1
2
3
4
[X9A]
1
2
3
[X9B]
1
2
1
Version 1.2
