Technische Daten

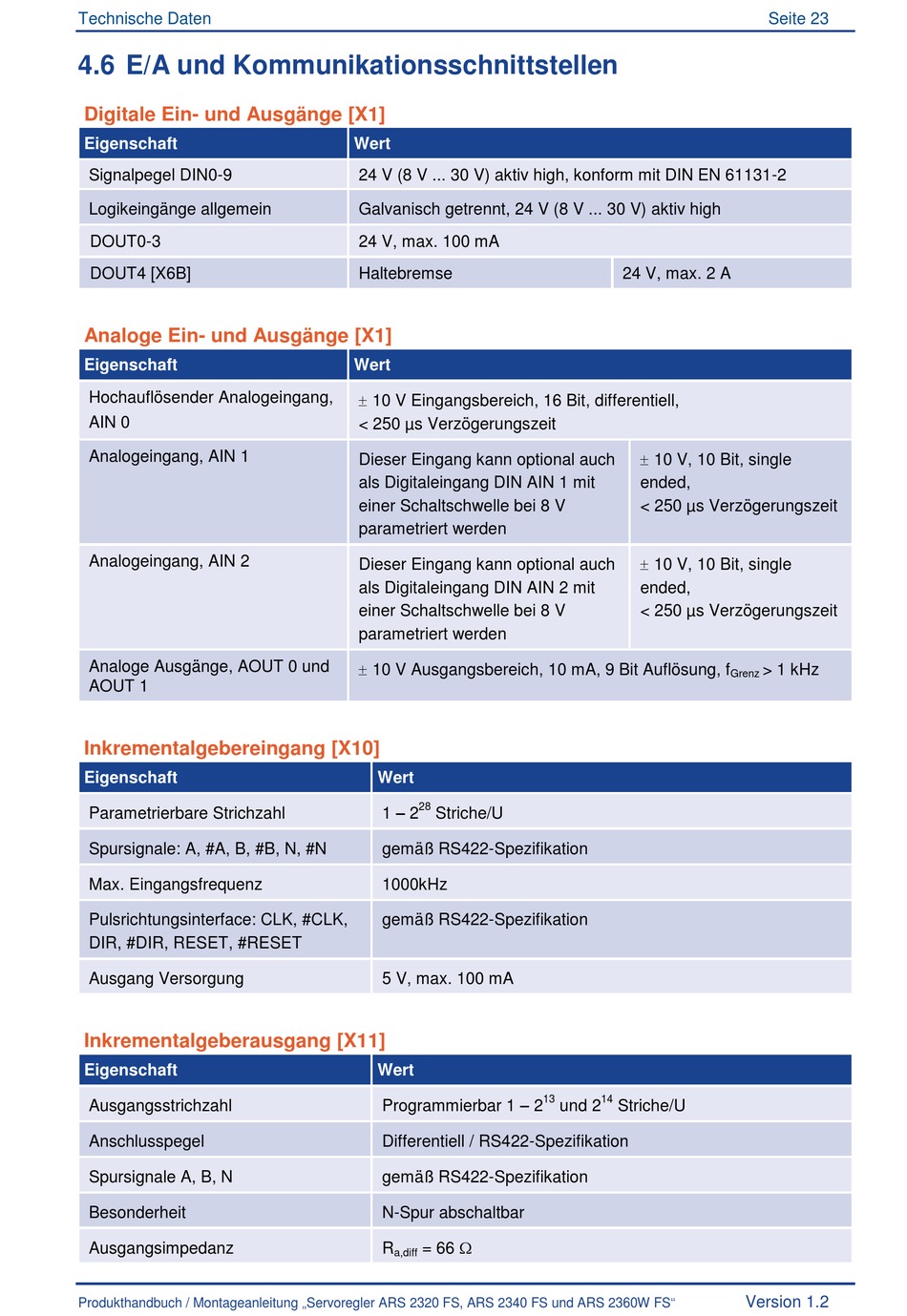

4.6 E/A und Kommunikationsschnittstellen
Digitale Ein- und Ausgänge [X1]
Eigenschaft
Signalpegel DIN0-9
Logikeingänge allgemein
DOUT0-3
DOUT4 [X6B]
Analoge Ein- und Ausgänge [X1]
Eigenschaft
Hochauflösender Analogeingang,
AIN 0
Analogeingang, AIN 1
Analogeingang, AIN 2
Analoge Ausgänge, AOUT 0 und
AOUT 1
Inkrementalgebereingang [X10]
Eigenschaft
Parametrierbare Strichzahl
Spursignale: A, #A, B, #B, N, #N
Max. Eingangsfrequenz
Pulsrichtungsinterface: CLK, #CLK,
DIR, #DIR, RESET, #RESET
Ausgang Versorgung
Inkrementalgeberausgang [X11]
Eigenschaft
Ausgangsstrichzahl
Anschlusspegel
Spursignale A, B, N
Besonderheit
Ausgangsimpedanz
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Wert
24 V (8 V ... 30 V) aktiv high, konform mit DIN EN 61131-2
Galvanisch getrennt, 24 V (8 V ... 30 V) aktiv high
24 V, max. 100 mA
Haltebremse
Wert
10 V Eingangsbereich, 16 Bit, differentiell,
< 250 µs Verzögerungszeit
Dieser Eingang kann optional auch
als Digitaleingang DIN AIN 1 mit
einer Schaltschwelle bei 8 V
parametriert werden
Dieser Eingang kann optional auch
als Digitaleingang DIN AIN 2 mit
einer Schaltschwelle bei 8 V
parametriert werden
10 V Ausgangsbereich, 10 mA, 9 Bit Auflösung, f
Wert
28
1 – 2
Striche/U
gemäß RS422-Spezifikation
1000kHz
gemäß RS422-Spezifikation
5 V, max. 100 mA
Wert
Programmierbar 1 – 2
Differentiell / RS422-Spezifikation
gemäß RS422-Spezifikation
N-Spur abschaltbar
= 66
R
a,diff
24 V, max. 2 A
10 V, 10 Bit, single
ended,
< 250 µs Verzögerungszeit
10 V, 10 Bit, single
ended,
< 250 µs Verzögerungszeit
13
14
und 2
Striche/U
Seite 23
> 1 kHz
Grenz
Version 1.2
