Elektrische Installation
Auf dem Servoregler ARS 2300 FS werden zwei Potentialbereiche unterschieden:
Analoge Ein- und Ausgänge:
Alle analogen Ein- und Ausgänge sind auf den AGND bezogen. AGND ist intern mit GND verbunden,
dem Bezugspotential für den Steuerteil mit C und AD-Umsetzern im Servoregler. Dieser
Potentialbereich ist vom 24 V-Bereich und vom Zwischenkreis galvanisch getrennt.
24V-Ein- und Ausgänge:
Diese Signale sind auf die 24 V-Versorgungsspannung des Servoreglers ARS 2300 FS, die über [X9]
zugeführt wird, bezogen und durch Optokoppler vom Bezugspotential des Steuerteils getrennt.
Steuerung
AIN 0
#AIN 0
AIN 1
AIN 2
+VREF
AGND
AMON 0
AMON 1
AGND
100 mA
max !
+ 24 VDC
DIN 0
DIN 9
DOUT 0
100 mA
max !
DOUT 3
GND24
PE

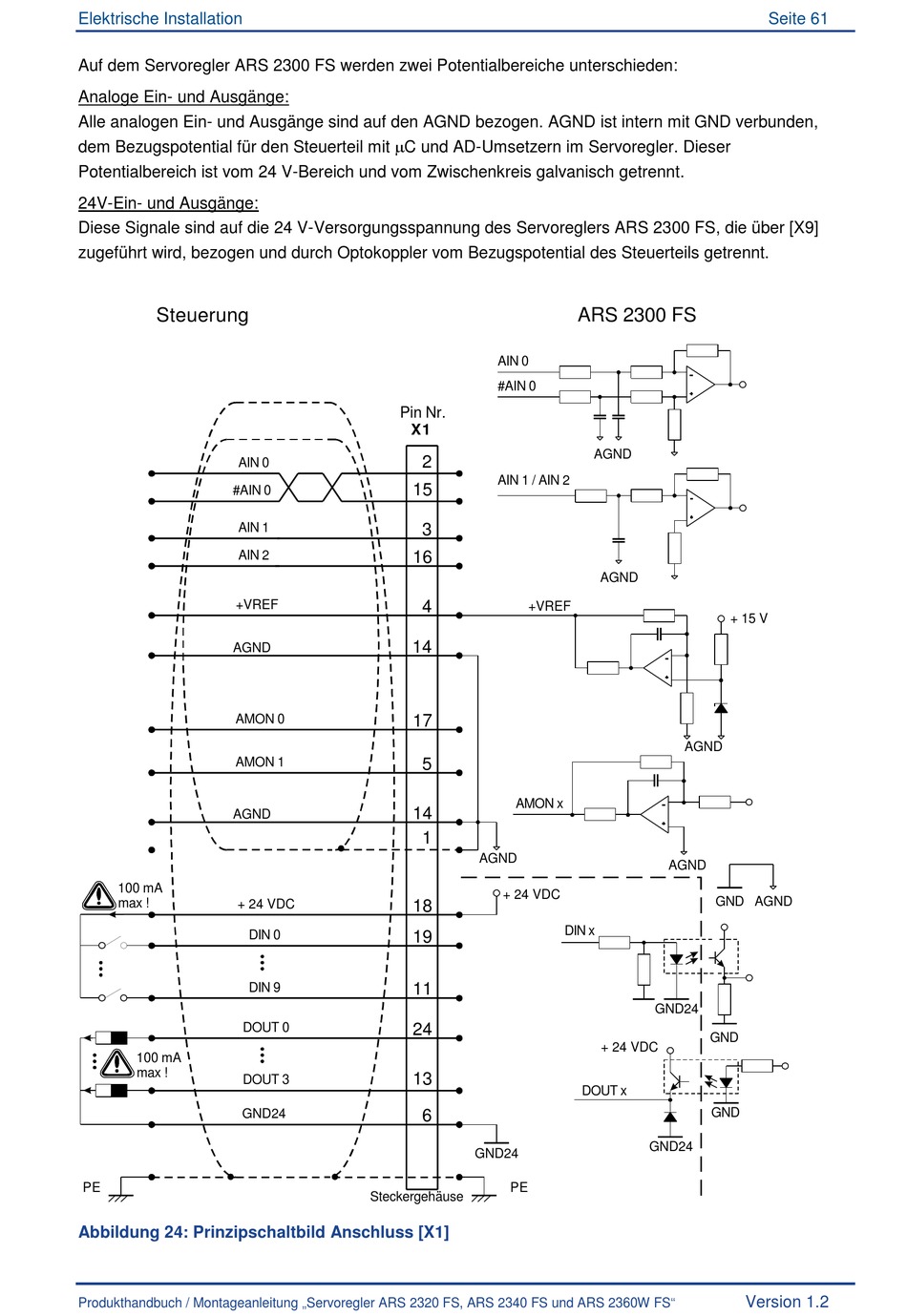

Abbildung 24: Prinzipschaltbild Anschluss [X1]
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
AIN 0
#AIN 0
Pin Nr.
X1
2
AIN 1 / AIN 2
15
3
16
4
+VREF
14
17
5
AMON x
14
1
AGND
+ 24 VDC
18
19
11
24
13
6
GND24
PE
Steckergehäuse
ARS 2300 FS
AGND
AGND
+ 15 V
AGND
AGND
GND AGND
DIN x
GND24
GND
+ 24 VDC
DOUT x
GND
GND24
