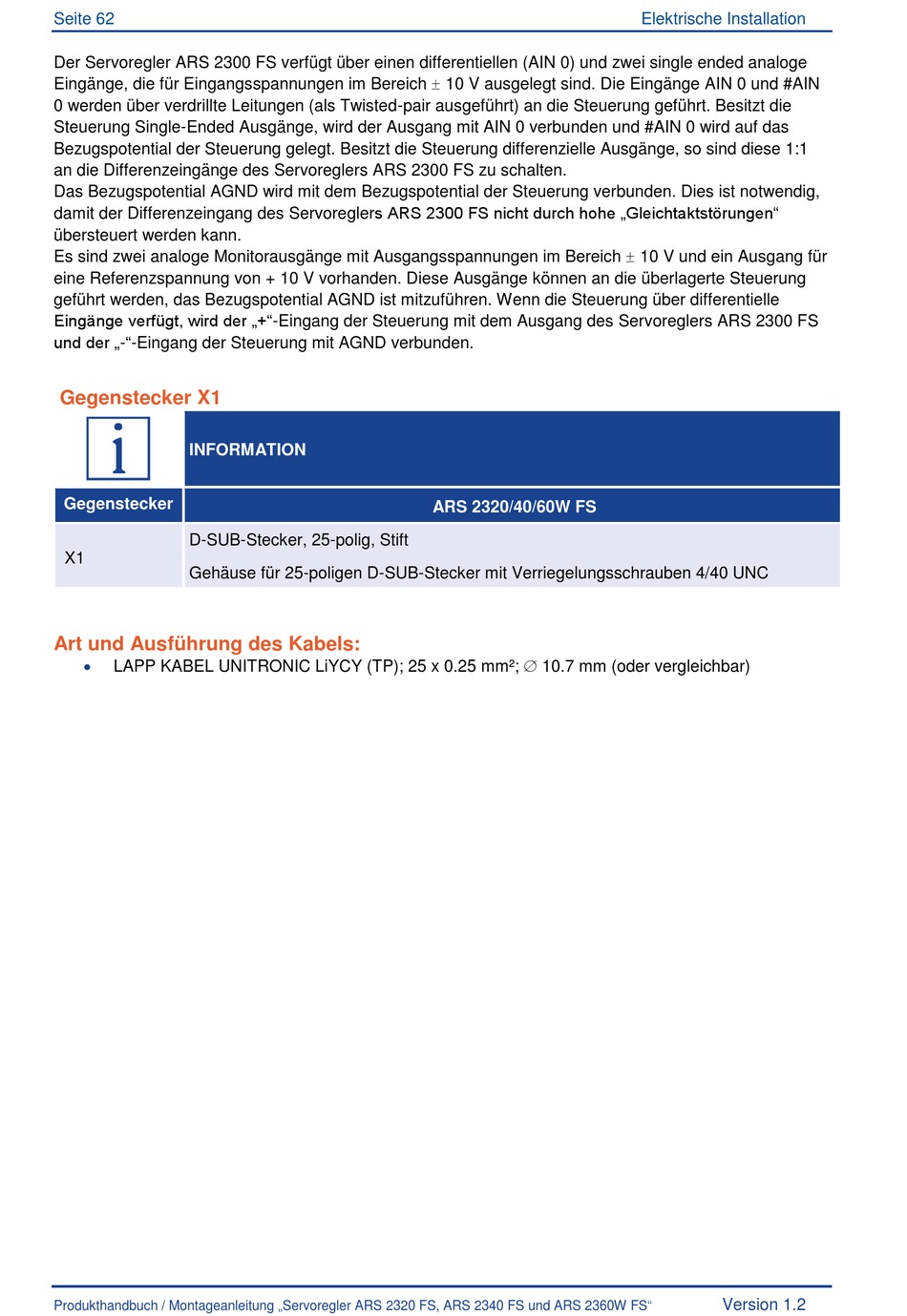

Seite 62
Der Servoregler ARS 2300 FS verfügt über einen differentiellen (AIN 0) und zwei single ended analoge
Eingänge, die für Eingangsspannungen im Bereich 10 V ausgelegt sind. Die Eingänge AIN 0 und #AIN
0 werden über verdrillte Leitungen (als Twisted-pair ausgeführt) an die Steuerung geführt. Besitzt die
Steuerung Single-Ended Ausgänge, wird der Ausgang mit AIN 0 verbunden und #AIN 0 wird auf das
Bezugspotential der Steuerung gelegt. Besitzt die Steuerung differenzielle Ausgänge, so sind diese 1:1
an die Differenzeingänge des Servoreglers ARS 2300 FS zu schalten.
Das Bezugspotential AGND wird mit dem Bezugspotential der Steuerung verbunden. Dies ist notwendig,
damit der Differenzeingang des Servoreglers ARS 2300 FS nicht durch hohe „Gleichtaktstörungen"
übersteuert werden kann.
Es sind zwei analoge Monitorausgänge mit Ausgangsspannungen im Bereich 10 V und ein Ausgang für
eine Referenzspannung von + 10 V vorhanden. Diese Ausgänge können an die überlagerte Steuerung
geführt werden, das Bezugspotential AGND ist mitzuführen. Wenn die Steuerung über differentielle
Eingänge verfügt, wird der „+"-Eingang der Steuerung mit dem Ausgang des Servoreglers ARS 2300 FS
und der „-"-Eingang der Steuerung mit AGND verbunden.
Gegenstecker X1
INFORMATION
Gegenstecker
D-SUB-Stecker, 25-polig, Stift
X1
Gehäuse für 25-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
Art und Ausführung des Kabels:
LAPP KABEL UNITRONIC LiYCY (TP); 25 x 0.25 mm²; 10.7 mm (oder vergleichbar)
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320/40/60W FS
Elektrische Installation
Version 1.2
