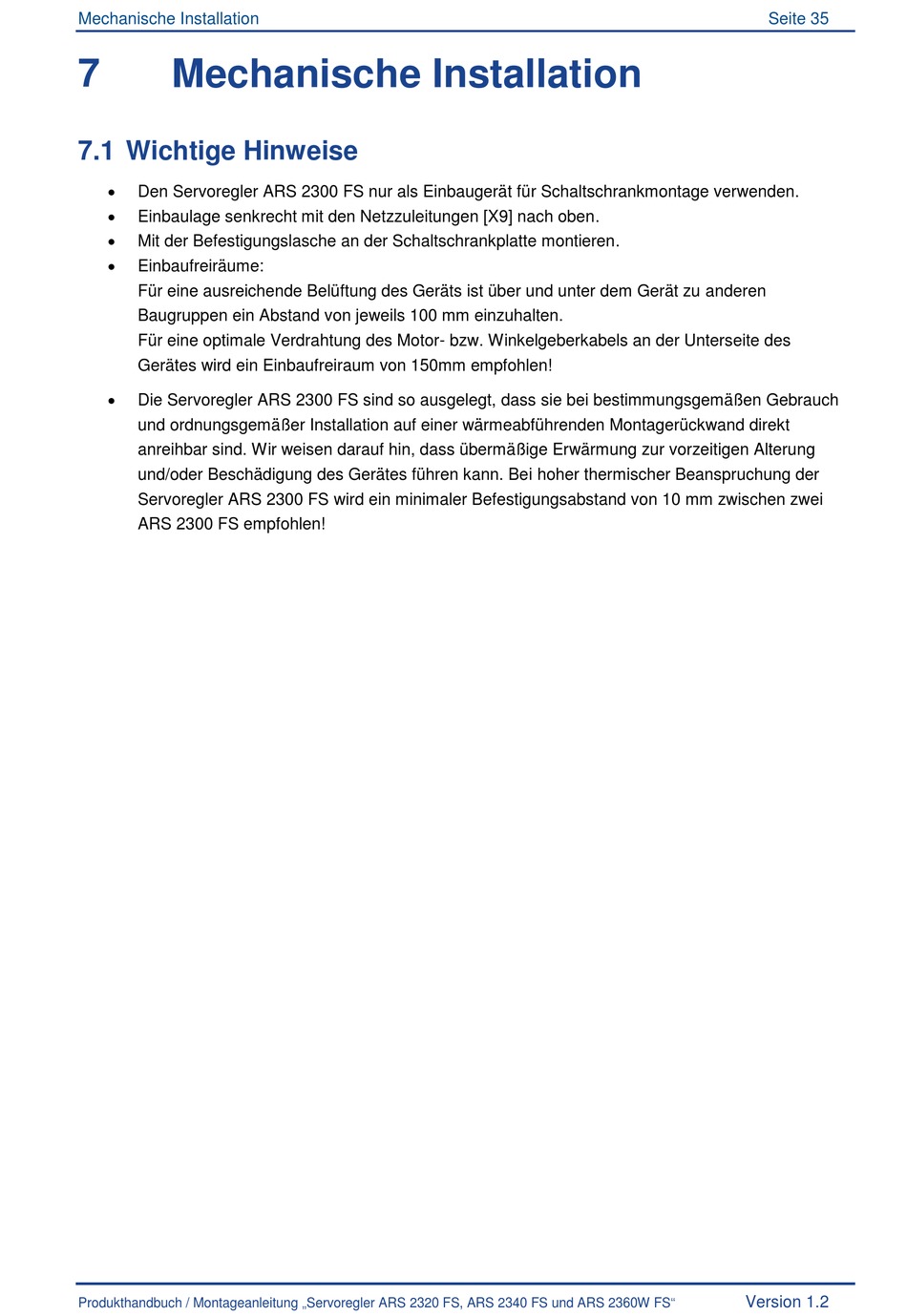

Mechanische Installation
7.1 Wichtige Hinweise
Den Servoregler ARS 2300 FS nur als Einbaugerät für Schaltschrankmontage verwenden.
Einbaulage senkrecht mit den Netzzuleitungen [X9] nach oben.
Mit der Befestigungslasche an der Schaltschrankplatte montieren.
Einbaufreiräume:
Für eine ausreichende Belüftung des Geräts ist über und unter dem Gerät zu anderen
Baugruppen ein Abstand von jeweils 100 mm einzuhalten.
Für eine optimale Verdrahtung des Motor- bzw. Winkelgeberkabels an der Unterseite des
Gerätes wird ein Einbaufreiraum von 150mm empfohlen!
Die Servoregler ARS 2300 FS sind so ausgelegt, dass sie bei bestimmungsgemäßen Gebrauch
und ordnungsgemäßer Installation auf einer wärmeabführenden Montagerückwand direkt
anreihbar sind. Wir weisen darauf hin, dass übermäßige Erwärmung zur vorzeitigen Alterung
und/oder Beschädigung des Gerätes führen kann. Bei hoher thermischer Beanspruchung der
Servoregler ARS 2300 FS wird ein minimaler Befestigungsabstand von 10 mm zwischen zwei
ARS 2300 FS empfohlen!
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Seite 35
Version 1.2
