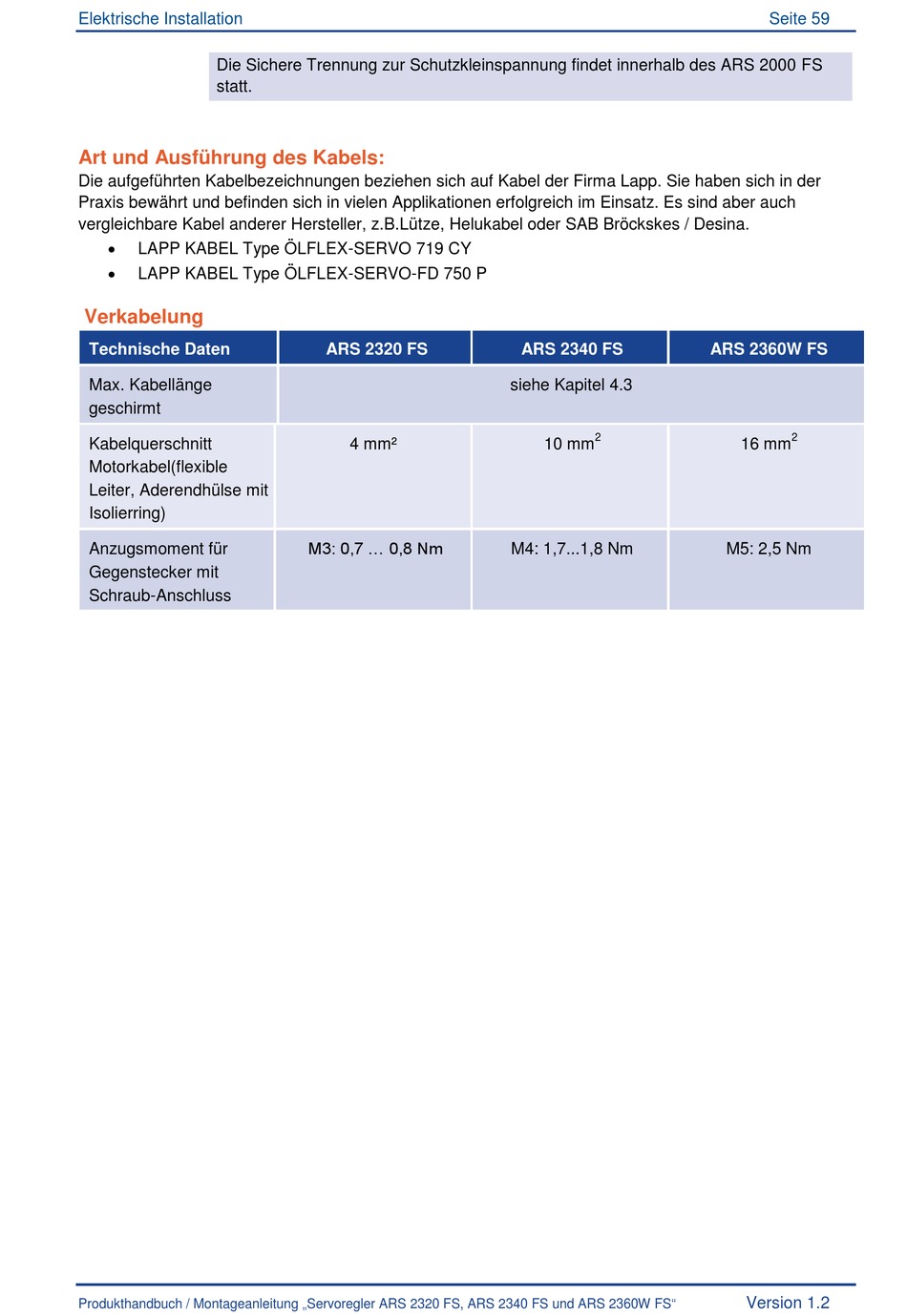

Elektrische Installation
Die Sichere Trennung zur Schutzkleinspannung findet innerhalb des ARS 2000 FS
statt.
Art und Ausführung des Kabels:
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der
Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch
vergleichbare Kabel anderer Hersteller, z.B.Lütze, Helukabel oder SAB Bröckskes / Desina.
LAPP KABEL Type ÖLFLEX-SERVO 719 CY
LAPP KABEL Type ÖLFLEX-SERVO-FD 750 P
Verkabelung
Technische Daten
Max. Kabellänge
geschirmt
Kabelquerschnitt
Motorkabel(flexible
Leiter, Aderendhülse mit
Isolierring)
Anzugsmoment für
Gegenstecker mit
Schraub-Anschluss
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320 FS
4 mm²
M3: 0,7 ... 0,8 Nm
ARS 2340 FS
siehe Kapitel 4.3
2
10 mm
M4: 1,7...1,8 Nm
Seite 59
ARS 2360W FS
2
16 mm
M5: 2,5 Nm
Version 1.2
