Austausch Des Lüfters - Siemens simovert masterdrives Betriebsanleitung

Wartung
9.1
GEFAHR
GEFAHR
Bauformen E - G
Austausch
9-2
Downloaded from www.Manualslib.com
Austausch des Lüfters
Der Lüfter ist für eine Betriebsdauer von L
einer Umgebungstemperatur von T
rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes
zu erhalten.
Zum Austausch des Lüfters muss der Umrichter spannungsfrei
geschaltet und ausgebaut werden.
Beachten Sie beim Anschließen unbedingt die richtige Polung der
Lüfteranschlüsse. Bei verkehrter Polung läuft der Lüfter nicht!
Die Lüfterbaugruppe besteht aus:
♦ dem Lüftergehäuse
♦ einem Lüfter
Die Lüfterbaugruppe ist zwischen der Kondensatorbatterie und dem
Motoranschluss eingebaut.
♦ Ziehen Sie den Stecker X20 ab.
♦ Entfernen Sie die Leitungsbefestigung.
♦ Lösen sie die beiden Torx-Schrauben M6x12.
♦ Ziehen Sie die Lüfterbaugruppe nach vorne heraus.
♦ Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge
ein.
Überprüfen Sie vor der Inbetriebnahme den Lüfter auf Schleiffreiheit
und die richtige Strömungsrichtung.
Die Luft muss nach oben aus dem Gerät abgeführt werden.
Torx M6x12

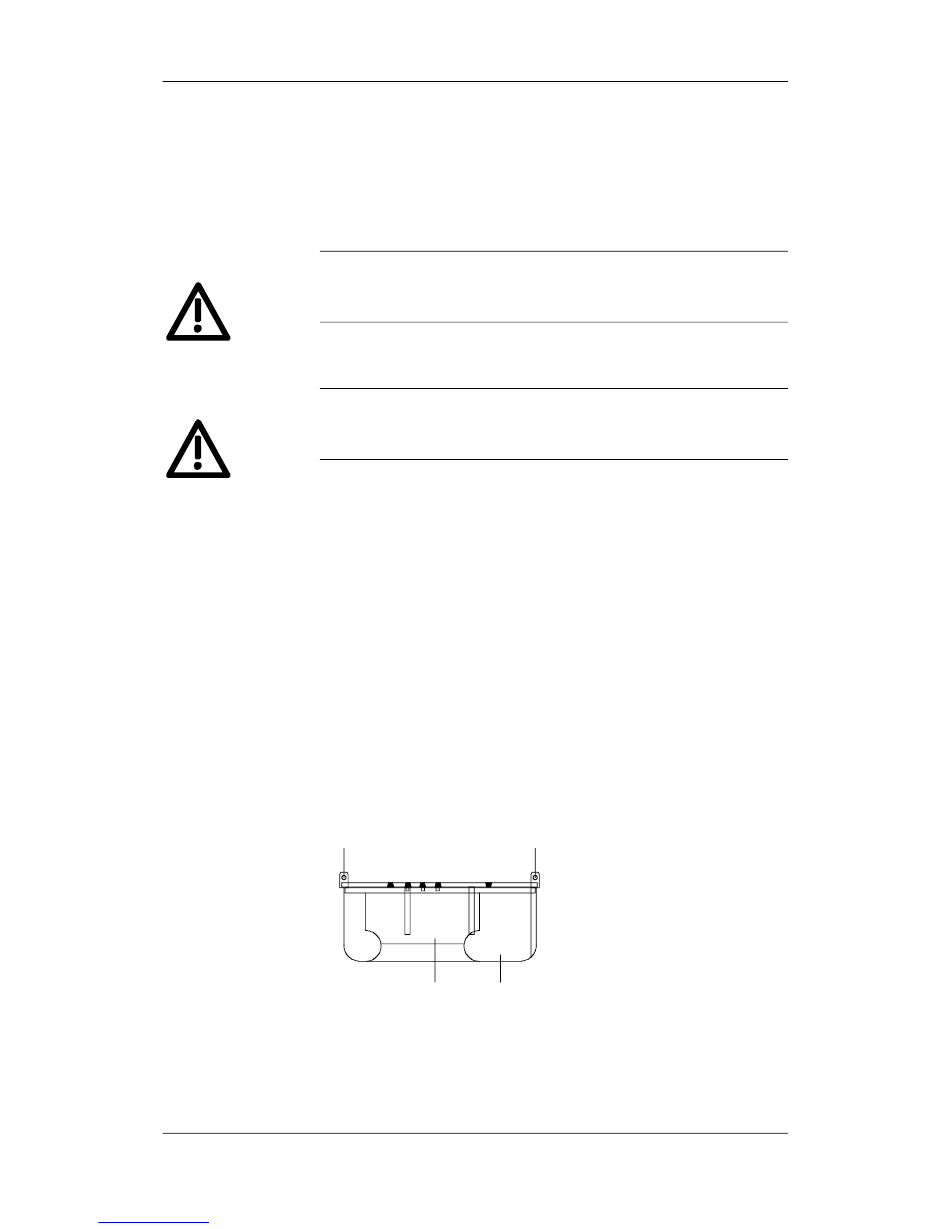

Bild 9-1
manuals search engine
= 40 °C ausgelegt. Er muss
u
Torx M6x12
Lüfter Lüftergehäuse
Lüfterbaugruppe
Betriebsanleitung
06.2006
≥ 35 000 Stunden bei
10
6SE7087-6KN50 Siemens AG
SIMOVERT MASTERDRIVES
