Wartung
11.1 Austausch des Lüfters
GEFAHR
Bauform A bis C
11-2
Der Lüfter ist für eine Betriebsdauer von L
einer Umgebungstemperatur von T
rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes
zu erhalten.
Die Geräte verfügen über einen Lüfter, der in Betrieb ist, sobald die
Versorgungsspannung am Gerät anliegt.
Zum Austausch des Lüfters muss der Umrichter spannungsfrei
geschaltet und ausgebaut werden.
Der Lüfter befindet sich an der Unterseite des Gerätes.
Tauschen Sie den Lüfter wie folgt:
♦ Lösen Sie die beiden Torx-Schrauben M4x49.
♦ Ziehen Sie das Schutzgitter mit dem Lüfter zusammen nach unten
heraus.
♦ Ziehen Sie den Lüfterstecker X20 ab.
♦ Bauen Sie den Lüfter in umgekehrter Reihenfolge ein.
Schutzgitter
M4 x 49 / Torx T20
und Federscheibe

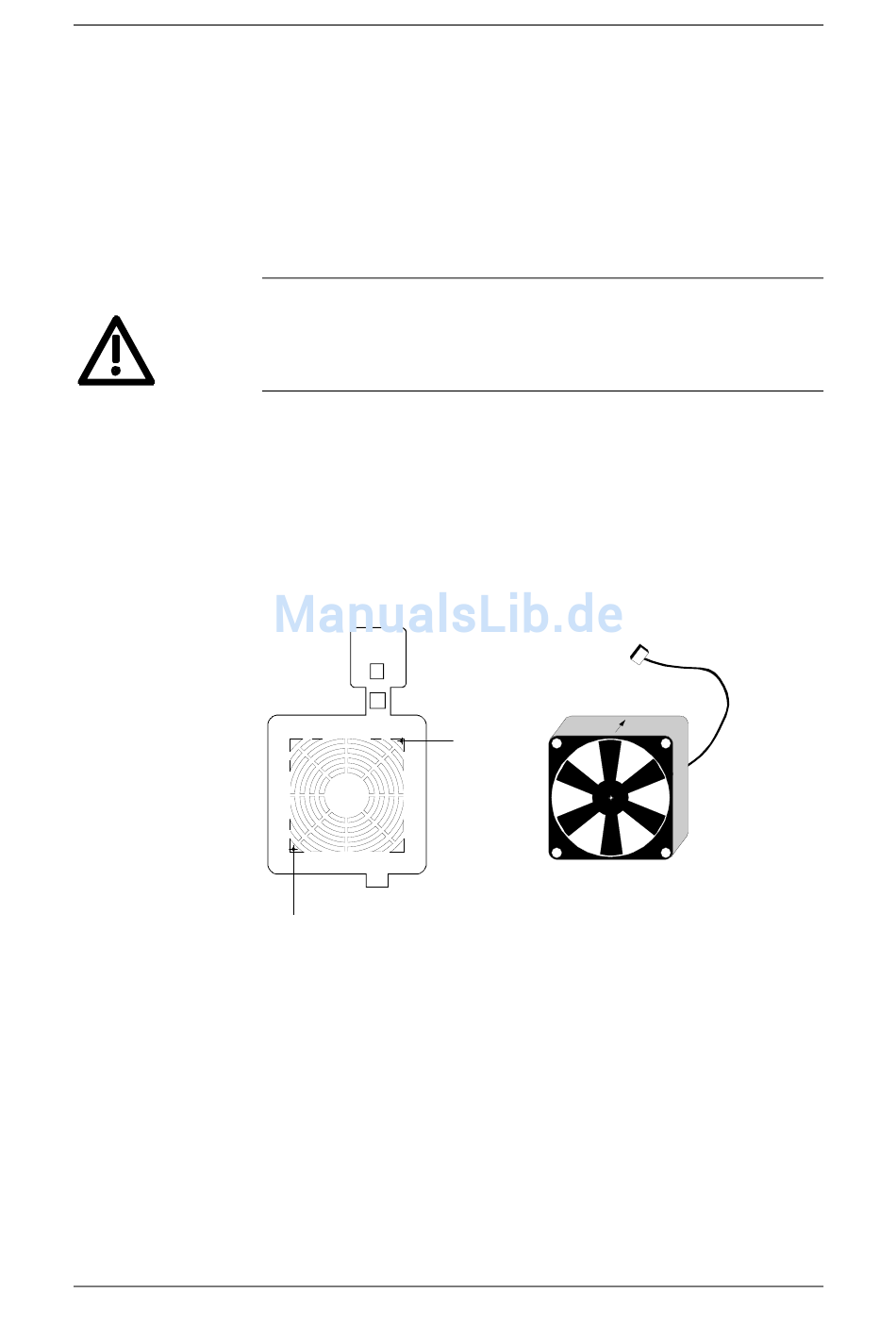

Bild 11-1 Schutzgitter und Lüfter für Gehäusegröße A bis C
≥ 35 000 Stunden bei
10
= 40 °C ausgelegt. Er muss
u
X20
M4 x 49
Torx T20
und
Federscheibe
Ventilator E1
6SE7087-6KD60
