- Seite 1 Betriebsanleitung SIMOVERT MASTERDRIVES Operating Instructions EB1 - Expansion Board 1 Ausgabe / Edition: AA 477 791 4070 76 J AA-74...
- Seite 2 However, the information in this document is regularly checked and necessary corrections will be included in subsequent editions. We are grateful for any recommendations for improvement. SIMOVERT® Registered Trade Mark © Siemens AG 1997 All rights reserved...
-
Seite 3: Inhaltsverzeichnis
EB1 - Expansion Board 1 Inhaltsverzeichnis Inhaltsverzeichnis Definitionen und Warnungen..................0-1 Beschreibung ......................... 1-1 Technische Daten ......................2-1 Montage .......................... 3-1 Anschließen........................4-1 Inbetriebsetzung ......................5-1 Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung... -
Seite 5: Definitionen Und Warnungen
Sinne der Dokumentation bzw. der Warnhinweise auf dem Produkt selbst WARNUNG bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten können, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung... - Seite 6 ♦ Dieses Personal muß gründlich mit allen Warnungen und Instand - haltungsmaßnahmen gemäß dieser Dokumentation vertraut sein. ♦ Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung, Montage und Installation sowie sorgfältige Bedienung und Instandhaltung voraus. 477 791 4070 76 J AA-74 Siemens AG Betriebsanleitung SIMOVERT MASTERDRIVES...
- Seite 7 Kunststoff- oder Metallbehältern) aufbewahrt oder versandt werden. ♦ Soweit Verpackungen nicht leitend sind, müssen Baugruppen vor dem Verpacken leitend verhüllt werden. Hier kann z. B. leitender Schaumstoff oder Haushalts-Alufolie verwendet werden. Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung...
- Seite 8 ♦ b = EGB-Tisch ♦ c = EGB-Schuhe ♦ d = EGB-Mantel ♦ e = EGB-Armband ♦ f = Erdungsanschluß der Schränke Sitzplatz Stehplatz Steh- / Sitzplatz Bild 0-1 EGB-Schutzmaßnahmen 477 791 4070 76 J AA-74 Siemens AG Betriebsanleitung SIMOVERT MASTERDRIVES...
-
Seite 9: Beschreibung

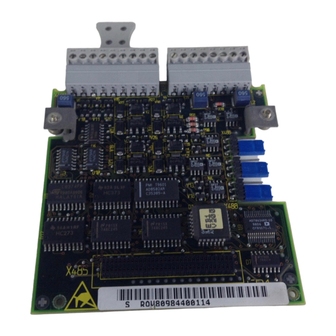

♦ 1 Analogeingang mit Differenzsignal, verwendbar als Strom- und Spannungseingang ♦ 2 Analogeingänge (single ended), die auch als Digitaleingänge verwendbar sind ♦ 2 Analogausgänge ♦ 1 Anschluß für die externe 24 V-Spannungsversorgung für die Digitalausgänge Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung... - Seite 10 Beschreibung EB1 - Expansion Board 1 Befestigungs- schraube 64poliger Systemstecker X480 Jumper X486, X487, X488 X481 Befestigungs- schraube Bild 1-1 Ansicht der Optionsbaugruppe EB1 477 791 4070 76 J AA-74 Siemens AG Betriebsanleitung SIMOVERT MASTERDRIVES...
-
Seite 11: Technische Daten
-25° C bis +70° C (-13° F bis 158° F) Relative Luftfeuchtigkeit ≤ 95 % bei Transport und Lagerung zulässige Feuchtebeanspruchung ≤ 85 % im Betrieb (Betauung nicht zulässig) Tabelle 2-1 Allgemeine technische Daten Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung... - Seite 12 (+ 13 V ... + 33 V) Spannungsbereich HIGH • 4 kΩ Eingangswiderstand Als Ausgang • offen Spannungsbereich LOW • > P24 ext. -2,5 V / 100 mA Spannungsbereich HIGH 477 791 4070 76 J AA-74 Siemens AG Betriebsanleitung SIMOVERT MASTERDRIVES...
- Seite 13 AO1, AO2, AOM Strom- oder Spannungssignal • ± 10,0 V / ± 5 mA Spannungsbereich • Hardwareglättung 10 µs • 11 Bit + Vorzeichen Auflösung Tabelle 2-2 technische Daten der EB1 Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung...
-
Seite 15: Montage
Grundsätzlich können Sie die Optionsbaugruppe EB1 in jeden Slot einbauen. HINWEIS Beachten Sie aber, daß eine Geberbaugruppe immer den Slot C benötigt. Pro Gerät können maximal zwei EB1 gesteckt werden. Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung... -
Seite 17: Anschließen
24 V / 4 k Ω (Eingang) 24 V / 100 mA (Ausgang) 24 V 4 bidirektionale Digitalein-/ausgänge 24 V 3 Digitaleingänge 24 V / 4 k Ω Bild 4-1 Anschlußübersicht X480 Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung... - Seite 18 ±10 V ±20 mA 2 Analogeingänge (single ended) 13 Bit + VZ +/- 10 V / 40 k Ω auch als Digitaleingänge verwendbar Schaltschwelle 8 V Bild 4-2 Anschlußübersicht X481 477 791 4070 76 J AA-74 Siemens AG Betriebsanleitung SIMOVERT MASTERDRIVES...
- Seite 19 Die Masseleitungen sind mit einer Drossel geschützt. Klemme 46 befindet sich im eingebauten Zustand oben. Tabelle 4-1 Klemmenbelegung Anschluß X480 HINWEIS Die externe 24 V-Versorgung muß für die Ströme der Digitalausgänge ausgelegt werden. Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung...
- Seite 20 Analogeingang 3 Masse Analogeingang anschließbarer Querschnitt: 1,5 mm² (AWG 16) Die Masseleitungen sind mit einer Drossel geschützt Klemme 47 befindet sich im eingebauten Zustand oben. Tabelle 4-2 Klemmenbelegung Anschluß X481 477 791 4070 76 J AA-74 Siemens AG Betriebsanleitung SIMOVERT MASTERDRIVES...
- Seite 21 Brücke 2 + 3 Analogeingang X488 Umschaltung Strom-/ Spannungseingang an AI1P, AI1N • Brücke 1 + 2 • Stromeingang • Brücke 2 + 3 • Spannungseingang Tabelle 4-3 Jumpereinstellungen Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung...
-
Seite 23: Inbetriebsetzung
Beachten Sie bitte, daß bei zwei gesteckten Klemmenerweiterungen EB1 für HINWEISE jede Baugruppe ein eigener Parametersatz vorgesehen ist. Weitere Informationen für die Parametrierung der Klemmenerweiterung EB1 entnehmen Sie bitte dem Kompendium. Siemens AG 477 791 4070 76 J AA-74 SIMOVERT MASTERDRIVES Betriebsanleitung...
