Beschreibung - Siemens simovert masterdrives Betriebsanleitung

06.2006
2
Anwendungsbereich
ext.
24 V =
*HINWEIS
Siemens AG
SIMOVERT MASTERDRIVES
Downloaded from www.Manualslib.com

Beschreibung

Wechselrichter erzeugen aus der Gleichspannung an den Klemmen
C/L+ und D/L- mit dem Verfahren der Pulsbreitenmodulation (PWM) ein
Drehstromsystem variabler Ausgangsfrequenz zur Speisung von
Drehstrommotoren an den Klemmen U2/T1, V2/T2, W2/T3.
Bei geladenem Zwischenkreis erfolgt die Spannungsversorgung der
Regelungsbaugruppe durch ein eingebautes Netzteil. Ist der
Zwischenkreis entladen, kann die Regelungsbaugruppe über eine
externe 24 V-Versorgung an der Klemme X9 gespeist werden.
Die Steuerung der Gerätefunktionen übernimmt die Software auf der
Regelungsbaugruppe.
Die Bedienung kann über das Gerätebedienfeld PMU, das
Komfortbedienfeld OP1S, die Klemmenleiste oder über die seriellen
Schnittstellen erfolgen. Zur Erweiterung der Gerätefunktionen können
Optionsbaugruppen eingesetzt werden.
Als Motorgeber können Impulsgeber und Analogtachos eingesetzt
werden.
Leistungsteil und Elektronik des Wechselrichters werden von einem
Lüfter gekühlt. Zur Versorgung des Lüfters müssen an den Klemmen
X18/1...5 kundenseitig 230 V AC (50/60 Hz) angeschlossen werden.
Options-
baugruppen
X9/1
X9/2
C / L+
D / L -
Zwischen-
Sicherungen*
kreis
PE1

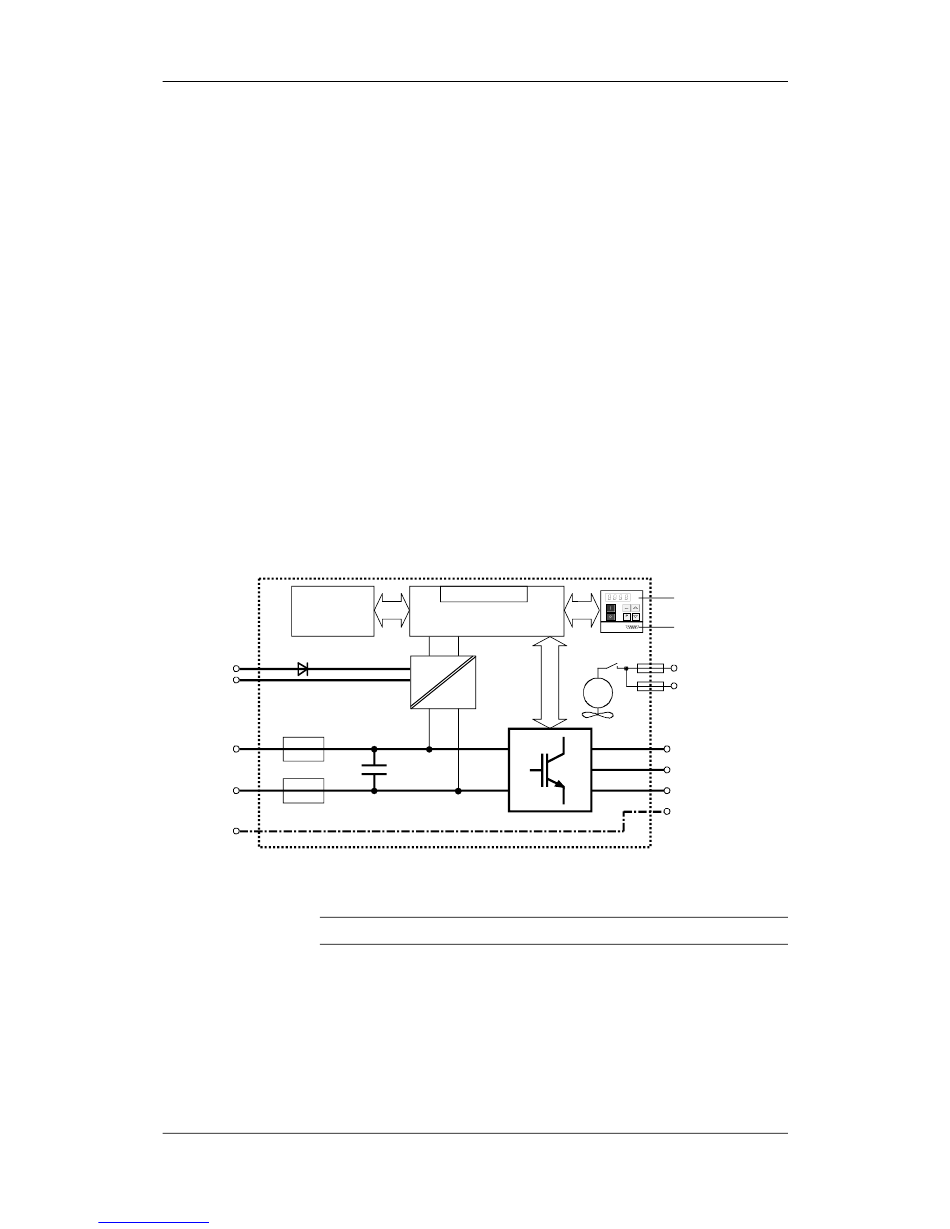

Bild 2-1
Bei den Bauformen E bis G sind die Sicherungen eine Option!
6SE7087-6KN50
Betriebsanleitung
manuals search engine
Klemmenleiste
Regelungsbaugruppe
24 V
interne
==
Stromver-
==
sorgung
Wechselrichter
Schaltungsprinzip des Wechselrichters
Beschreibung
PMU
serielle
Schnittstelle
X18/1
ext.
230 V ~
M X18/5
1 ~
U2/T1
Motor-
V2/T2
anschluss
W2/T3
PE2
2-1
