Parametrierung
8.5
HINWEIS
8.5.1
8.5.1.1
8.5.1.2
RS232-Schnittstelle
ACHTUNG
8-14
Downloaded from www.Manualslib.com
Parametereingabe über DriveMonitor
Detailinformationen zu DriveMonitor entnehmen Sie bitte der
Online-Hilfe (

Installation und Verbindung

Installation

Den Geräten der MASTERDRIVES Serie ist bei Auslieferung eine CD
beigelegt. Das auf der CD gelieferte Bedientool (DriveMonitor) lässt
sich von dieser CD aus automatisch installieren. Ist auf dem PC für das
CD-Laufwerk "automatische Benachrichtigung beim Wechsel" aktiviert,
startet beim Einlegen der CD eine Benutzerführung, über die sich
DriveMonitor installieren lässt. Ist dies nicht der Fall, ist die Datei
"Autoplay.exe" im Root-Verzeichnis der CD zu starten.

Verbindung

Es bestehen zwei Möglichkeiten, einen PC mit einem Gerät der
SIMOVERT MASTERDRIVES Serie über USS-Schnittstelle zu
verbinden. Die Geräte der SIMOVERT MASTERDRIVES Serie
besitzen sowohl eine RS232 als auch eine RS485 Schnittstelle.
Die standardmäßig auf PCs vorhandene serielle Schnittstelle arbeitet
als RS232 Schnittstelle. Diese Schnittstelle eignet sich nicht für den
Bus-Betrieb und ist somit nur zur Bedienung eines SIMOVERT
MASTERDRIVES Gerätes vorgesehen.
5
9
4
8
3
7
2
6
1
an PC COMx
Buchse

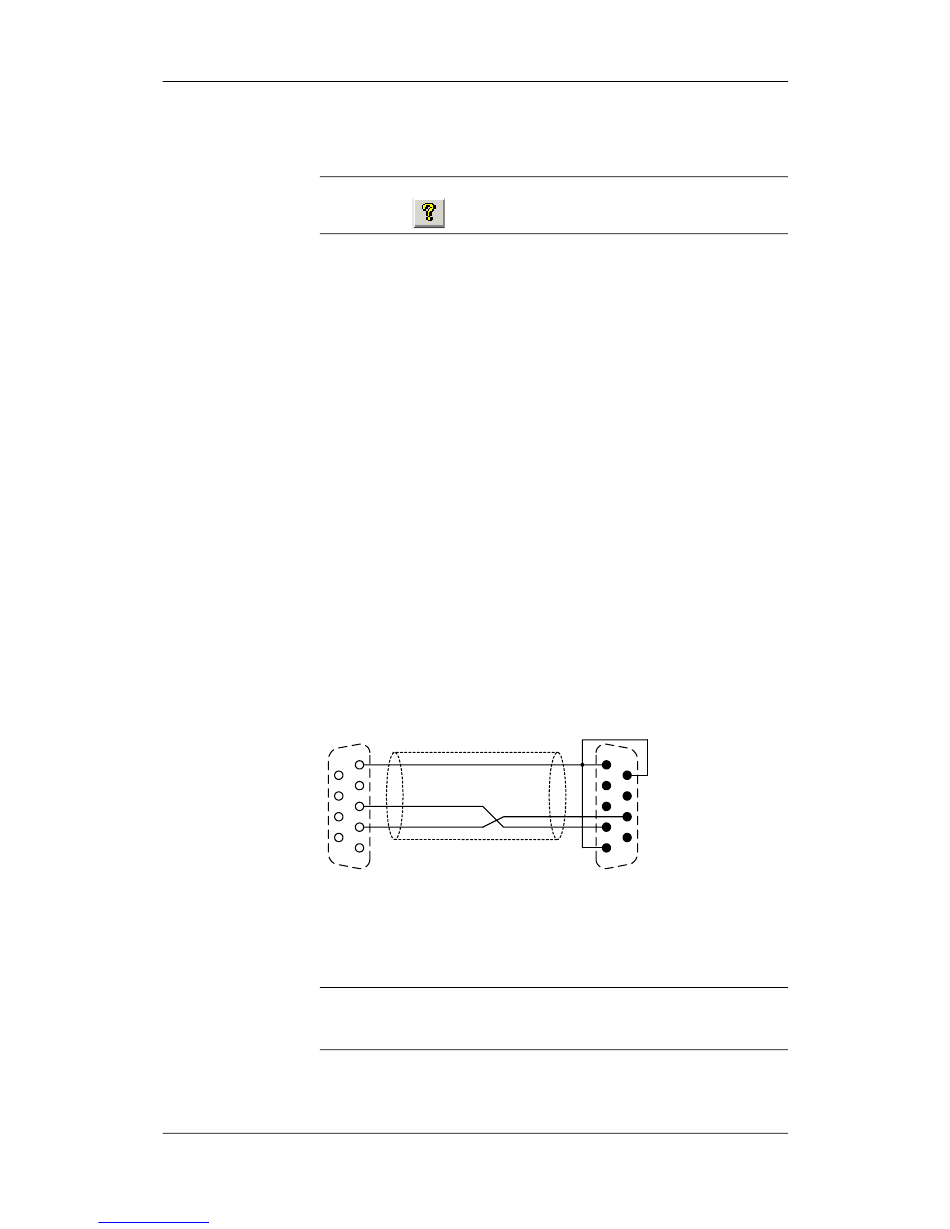

Bild 8-5
DriveMonitor darf nicht über die Sub-D-Buchse X300 betrieben werden,
wenn die dazu parallele SST1-Schnittstelle schon anderweitig genutzt
wird, z. B. Busbetrieb mit SIMATIC als Master.
manuals search engine
-Button bzw. F1-Taste).
Geräteseite
-X300 (Kompakt PLUS -X103)
9poliger SUB-D Stecker
Verbindungskabel, für die Verbindung von PC COM(1-4) mit SIMOVERT
MASTERDRIVES X300
Betriebsanleitung
06.2006
X300:
5
1 n.c. (not connected)
9
(Kompakt PLUS: RS232 Id)
4
2 RxD (RS232)
8
3 Rx+/Tx+ (RS485)
3
4
7
2 5 Masse
6
6 +5V (OP1S)
1
7 TxD (RS232)
8 Rx-/Tx- (RS485)
9 Masse
6SE7087-6KN50 Siemens AG
SIMOVERT MASTERDRIVES
