Montieren
4.4 Aufsteckmontage

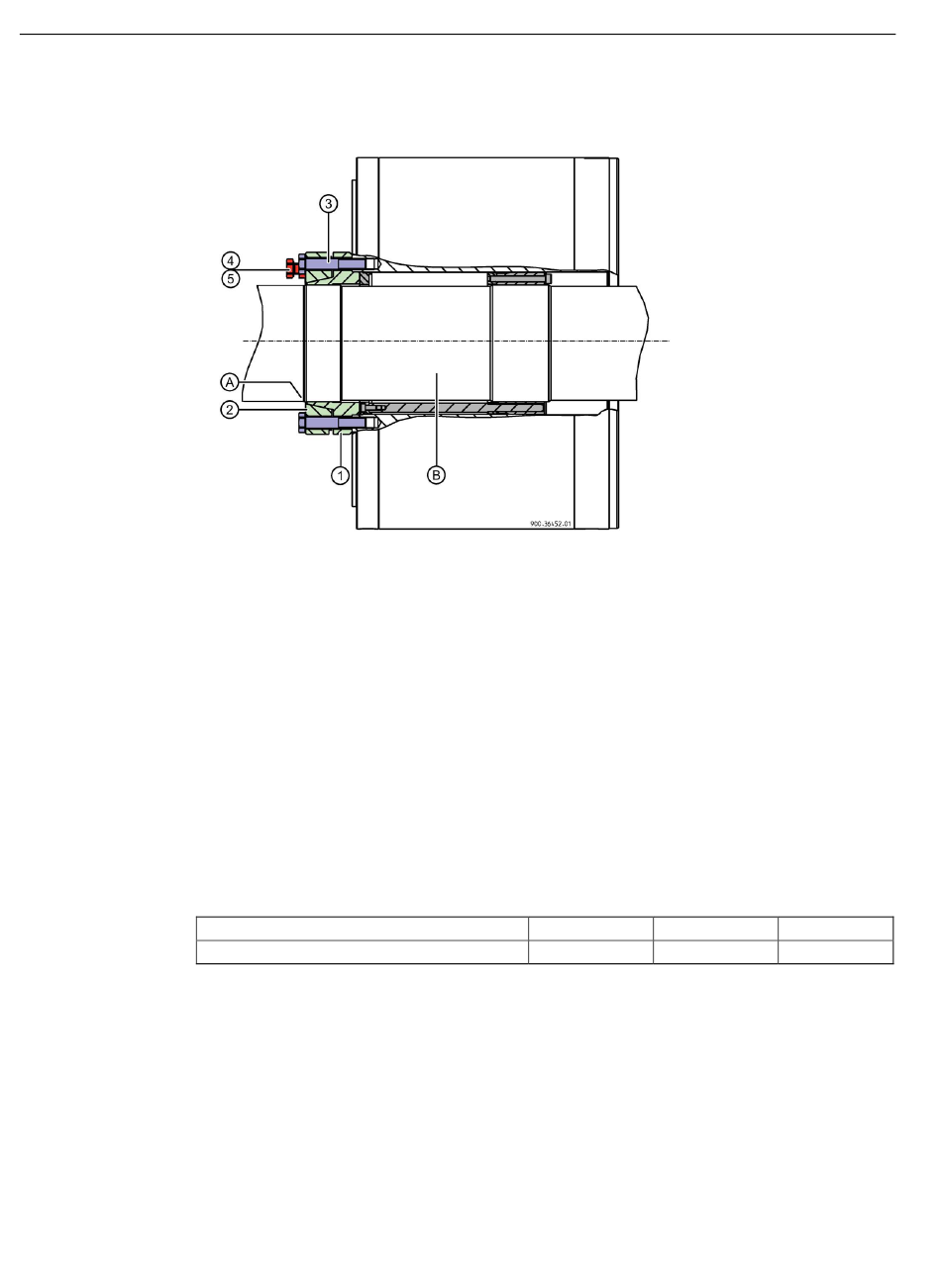

Montieren der Spannelemente der Option +Q30

A
1
2
3

Vorgehensweise

1. Montieren Sie den Motor mit dem Spannelement (gegebenenfalls mit der Zentrierbuchse)
an der vorgesehenen Position auf dem Wellenende.
2. Spannen Sie nun den Kegelring (2) mit Hilfe der Schrauben (3) auf der Kegelbuchse (1) fest.
Ziehen Sie zunächst alle Schrauben über Kreuz „handfest" (5 bis 8 Nm) an.
3. Ziehen Sie anschließend die Schrauben (3) über Kreuz mit einem Drehmomentschlüssel fest.
Dabei dürfen die Schrauben bei dem Anziehvorgang max. ¼ Umdrehung angezogen
werden. Wiederholen Sie diesen Vorgang, bis sich beim Verwenden des
Drehmomentschlüssels keine Schraube mehr dreht. Halten Sie dabei die vorgegebenen
Drehmomente ein. Prüfen Sie abschließend den Rundlauf.
4. Prüfen Sie abschließend den Spalt zwischen Kegelbuchse (1) und Kegelring (2) und
zwischen Kegelbuchse (1) und Abdrückschrauben (4). Am gesamten Umfang muss ein Spalt
von min. 0,1 mm vorhanden sein. Wenn dieser Mindestspalt nicht vorhanden ist, besteht
die Gefahr, dass das Spannelement seine Funktion nicht erfüllt (zu geringe Fugenpressung
und damit keine ausreichende Momentenübertragung).
Mögliche Ursachen bei hohlem Wellenende:
Die Spannelemente wurden montiert.
100
Wellenschulter
Kegelbuchse
Kegelring
Spannschraube
Achshöhe
Drehmoment [Nm]
- zu geringe Wandstärke oder
- zu kleiner Durchmesser des Spannsitzes
B
Wellenende
4
Abdrückschraube
5
Kontermutter
150
200
127
127
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
280
210
