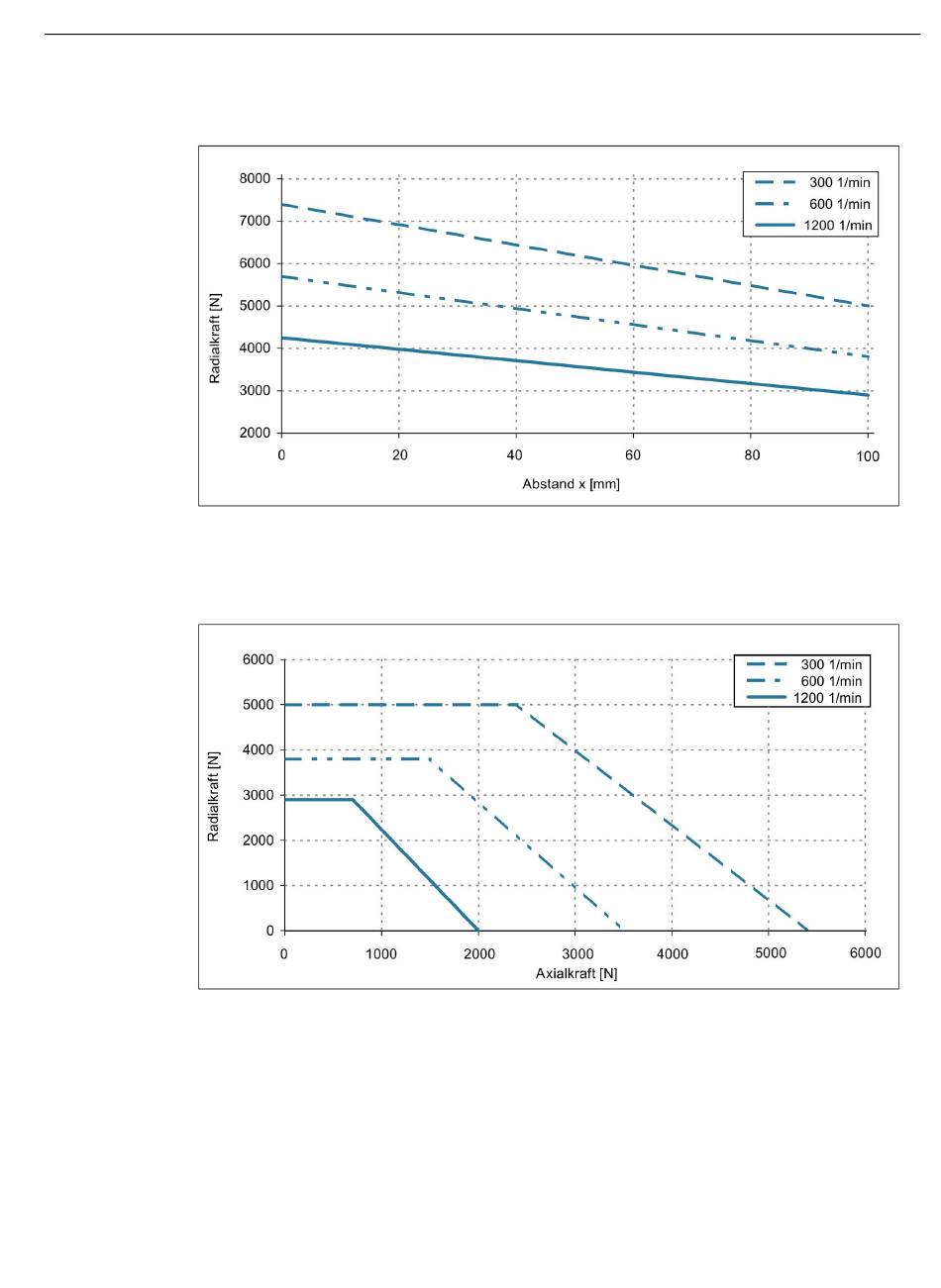

Radialkraftdiagramm für 1FW320❑ Hohlwelle
Bild 2-15
Axialkraftdiagramm für 1FW320❑ Hohlwelle
Bild 2-16
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
Radialkraftdiagramm für 1FW320❑, bei nomineller Lagerwechselfrist von 20000 h
Zulässige Axialkraft in Abhängigkeit der Radialkraft für 1FW320❑
Beschreibung
2.5 Aufbau
63
