4.3 Anbau des Motorgehäuses
4.3 Anbau des Motorgehäuses
Anbau des Motorgehäuses an die kundenseitige Maschine
Sie können das Motorgehäuse des Komplett-Torquemotors 1FW3 entsprechend der
nachfolgenden Tabelle an die kundenseitige Maschine anbauen:

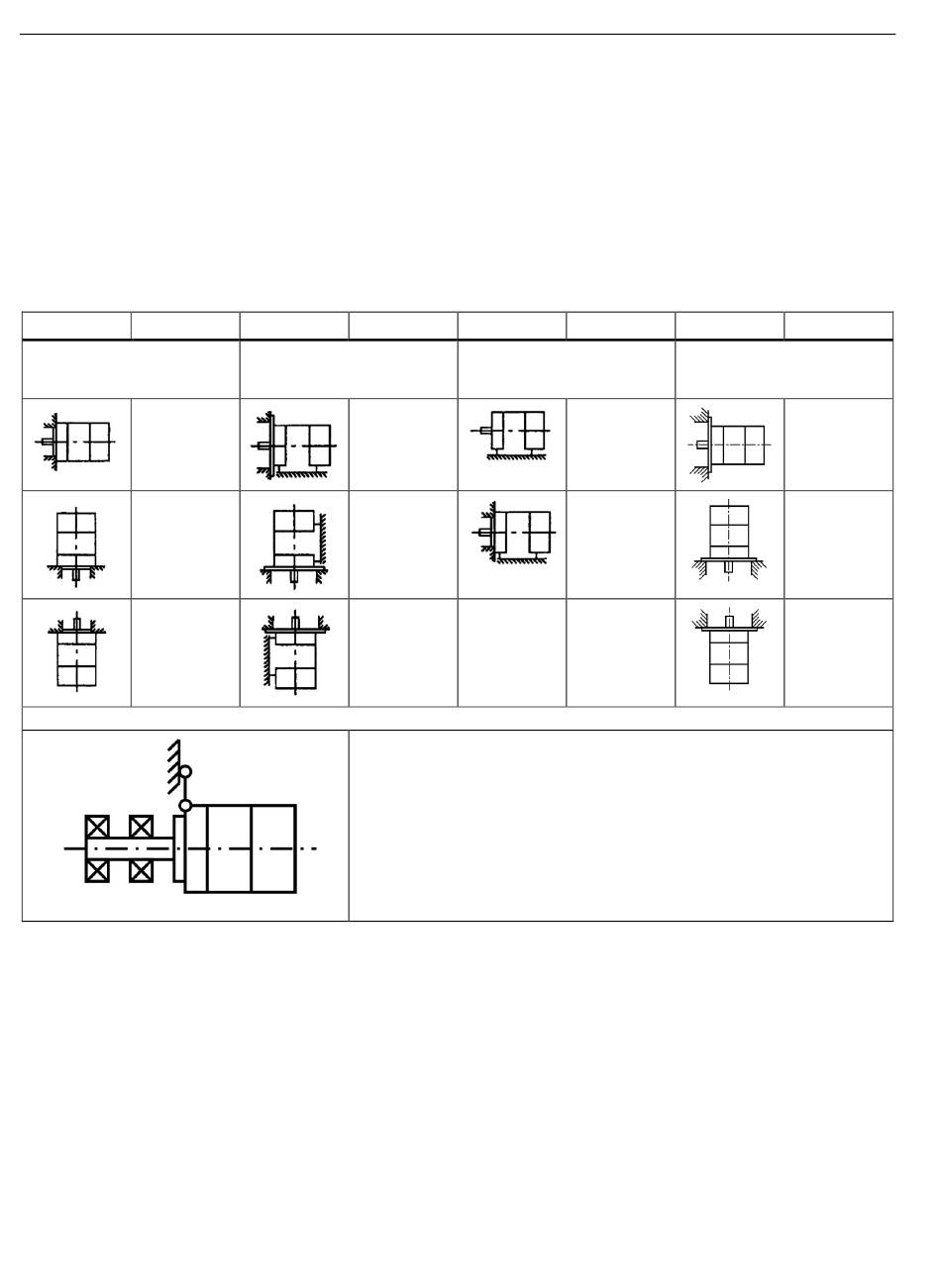

Tabelle 4- 1 Bauformen
Bauform Bezeichnung
1FW315☐ / 1FW320☐
mit Hohlwelle, Aufsteckwelle
oder Vollwelle
IM B14
IM V18
IM V19
86
Bauform Bezeichnung
1FW328☐
mit Hohlwelle (Standard)
IM B35
IM V15
IM V35
1FW315 / 1FW320 / 1FW328
Aufsteckmontage mit Drehmomentstütze
(nicht genormt)
Bauform Bezeichnung
1FW328☐
mit Vollwelle
IM B3
IM B34
- -
Betriebsanleitung, 08/2020, A5E46027719A AA
Bauform Bezeichnung
1FW320☐-☐☐☐☐5 /
1FW328☐-☐☐☐☐5
mit Flanschwelle
IM B5
IM V1
IM V3
Komplett-Torquemotoren 1FW3
