Axialkraftdiagramm für 1FW328❑ Vollwelle
Bild 2-36
2.5.5.5

Wuchten

Anforderungen an den Wuchtprozess von Anbauteilen

Die Motoren mit Hohl- und Aufsteckwelle werden werksseitig ohne Anbauteile gewuchtet.
Die Motoren mit Vollwelle sind nach DIN ISO 21940-32 gewuchtet.
Das Schwinggüteverhalten von Motoren mit angebauten Abtriebselementen wird neben der
Wuchtgüte des Motors maßgeblich vom Wuchtzustand des Anbauteiles bestimmt.
Werden Motor und Anbauteil vor dem Zusammenbau getrennt gewuchtet, ist der
Wuchtprozess des Abtriebselements der Wuchtart des Motors anzupassen.
Folgende Wuchtarten sind bei Vollwellen zu unterscheiden:
• Halbkeilwuchtung (Kennzeichnung am Wellenspiegel "H")
• glattes Wellenende
Die Wuchtart ist in der Bestellbezeichnung verschlüsselt.

Besondere Anforderungen

Werden besondere Anforderungen an die Laufruhe der Maschine gestellt, wird eine
Komplettwuchtung des Motors mit den Abtriebselementen empfohlen. In diesem Fall ist die
Wuchtung in 2 Ebenen des Abtriebselementes auszuführen.
74

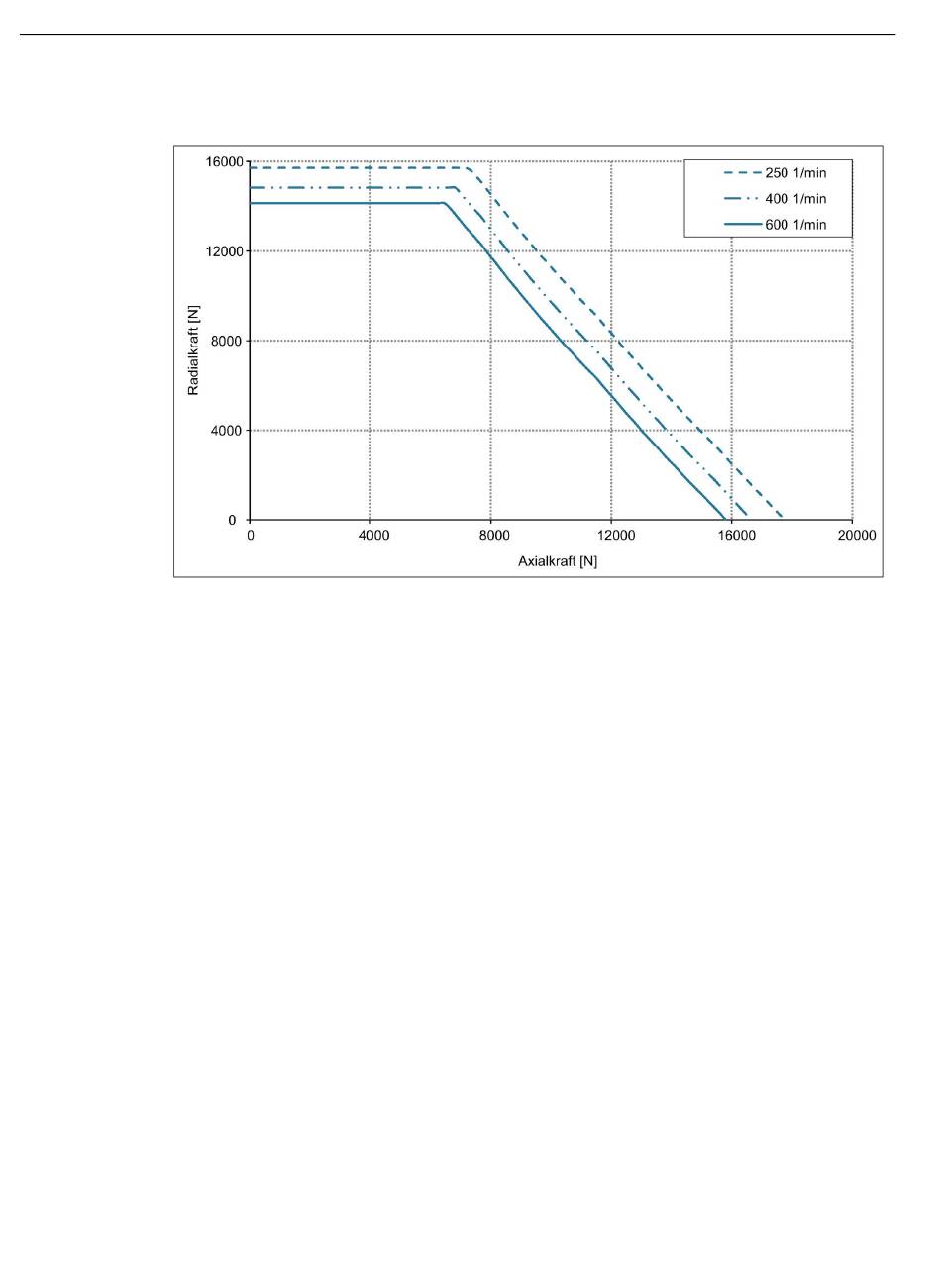

Zulässige Axialkraft in Abhängigkeit von der Radialkraft für 1FW328❑ (40000 h)
