Beschreibung
2.5 Aufbau
2.5.2.6

Geber mit Riemenantrieb

Der Geber im Geberkasten (statorseitig) wird über einen Riemen gekoppelt. Hierdurch kann
die Hohlwelle z. B. für die Medienführung verwendet werden. Übersetzungsverhältnis siehe
Tabelle "Übersetzungsverhältnis" in diesem Kapitel.
Hinweis
Ein Riemen darf nur von qualifiziertem Personal gewechselt werden. Hierzu ist eine
Vorrichtung zum Messen der Riemenspannung erforderlich.

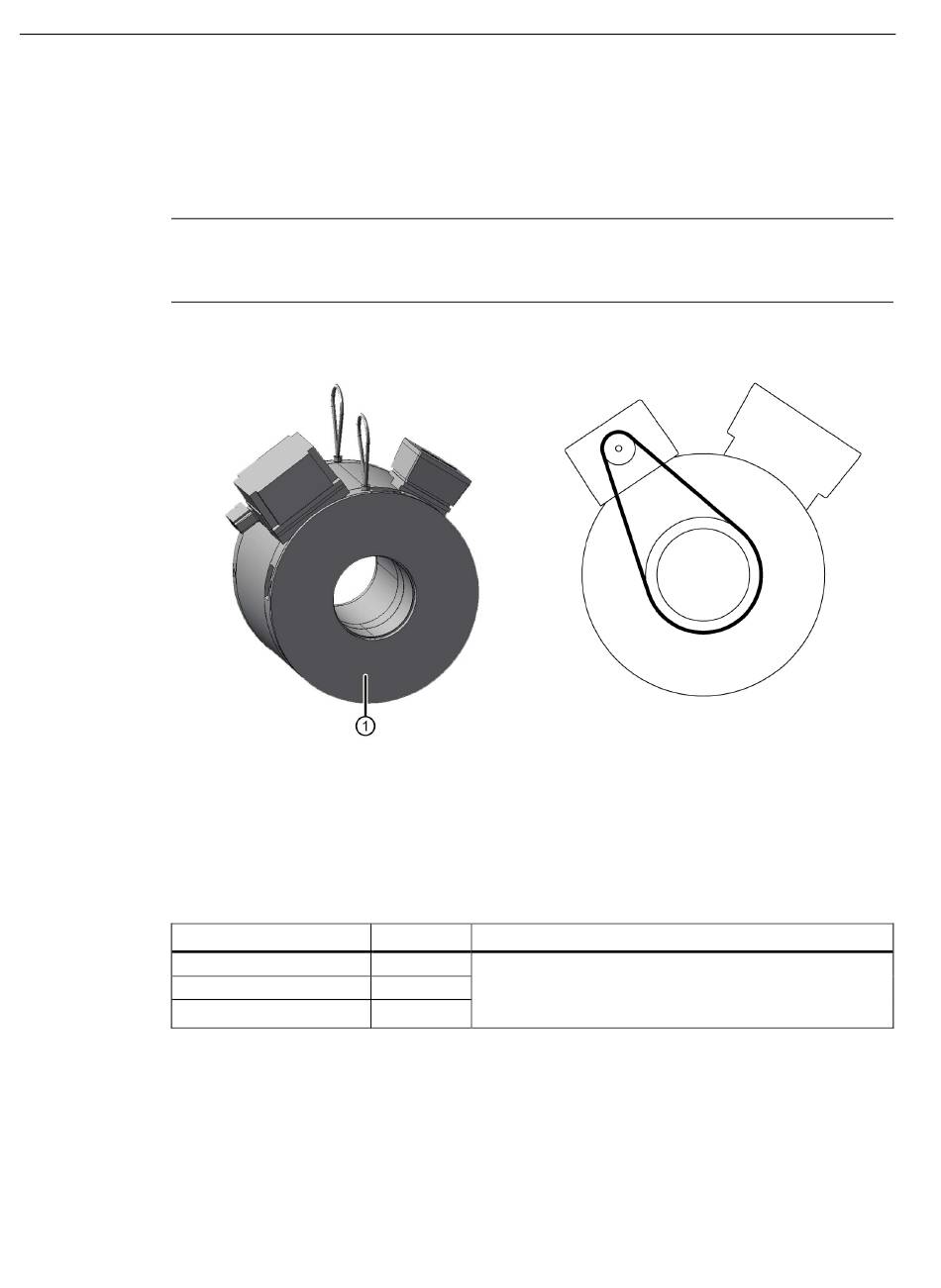

1 Abdeckung für Zahnriemen
Bei der Wellenausführung "Hohlwelle" kann der Geberanbau über Zahnriemen erfolgen.
11. Stelle in der Artikelnummer = 7. Dabei wird das Übersetzungsverhältnis gemäß Tabelle
"Übersetzungsverhältnis" ausgeführt.
Tabelle 2- 17 Übersetzungsverhältnis
Achshöhe
1FW315☐
1FW320☐
1FW328☐
46
Schematische Darstellung des Zahnriemen-
antriebs
i Bemerkungen
-3,5 Die Geber sind über Riementrieb (Zahnriemen) mit der
Motorwelle verbunden. Aufgrund der zum Motor umge-
-3,5
kehrten Drehrichtung des Gebers ist das Vorzeichen für
-5
das Übersetzungsverhältnis negativ.
