Beschreibung
2.5 Aufbau
Hohlwelle

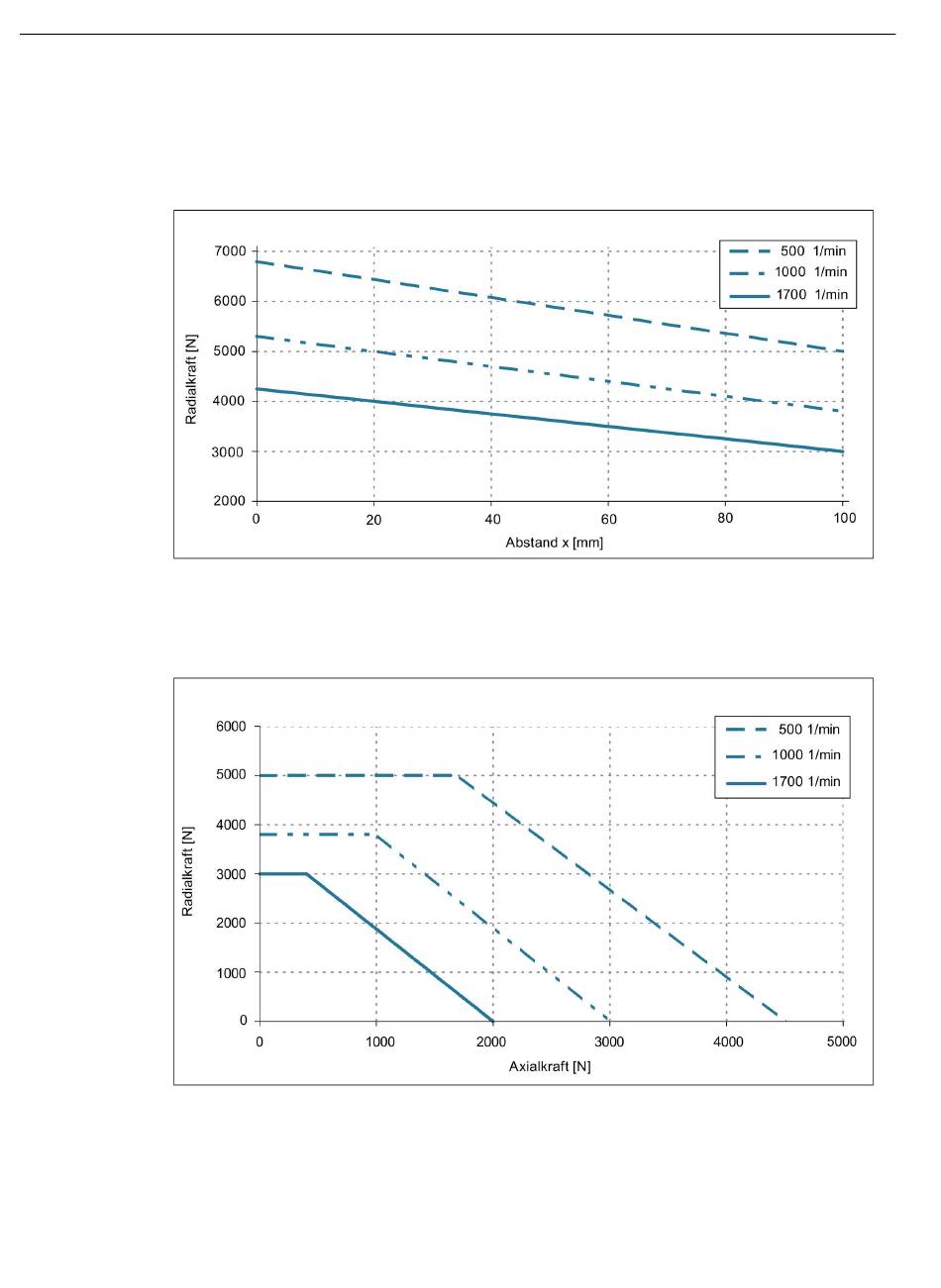

Radialkraftdiagramm für 1FW315❑ Hohlwelle
Bild 2-13
Axialkraftdiagramm für 1FW315❑ Hohlwelle
Bild 2-14
62
Radialkraftdiagramm für 1FW315❑, bei nomineller Lagerwechselfrist von 20000 h
Zulässige Axialkraft in Abhängigkeit der Radialkraft für 1FW315❑
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
