Abziehen
Vorgehensweise
1. Drehen Sie den Verriegelungsring des Steckers gegen den Uhrzeigersinn in die Position
„Entriegelt".
1
2. Prüfen Sie, dass beide Federbleche von beiden Nasen abgehoben haben.
3. Ziehen Sie den Stecker aus der RJ45-Buchse des Sensor Modules heraus.
Sie haben die DRIVE-CLiQ-Verbindung gelöst.
❒
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA

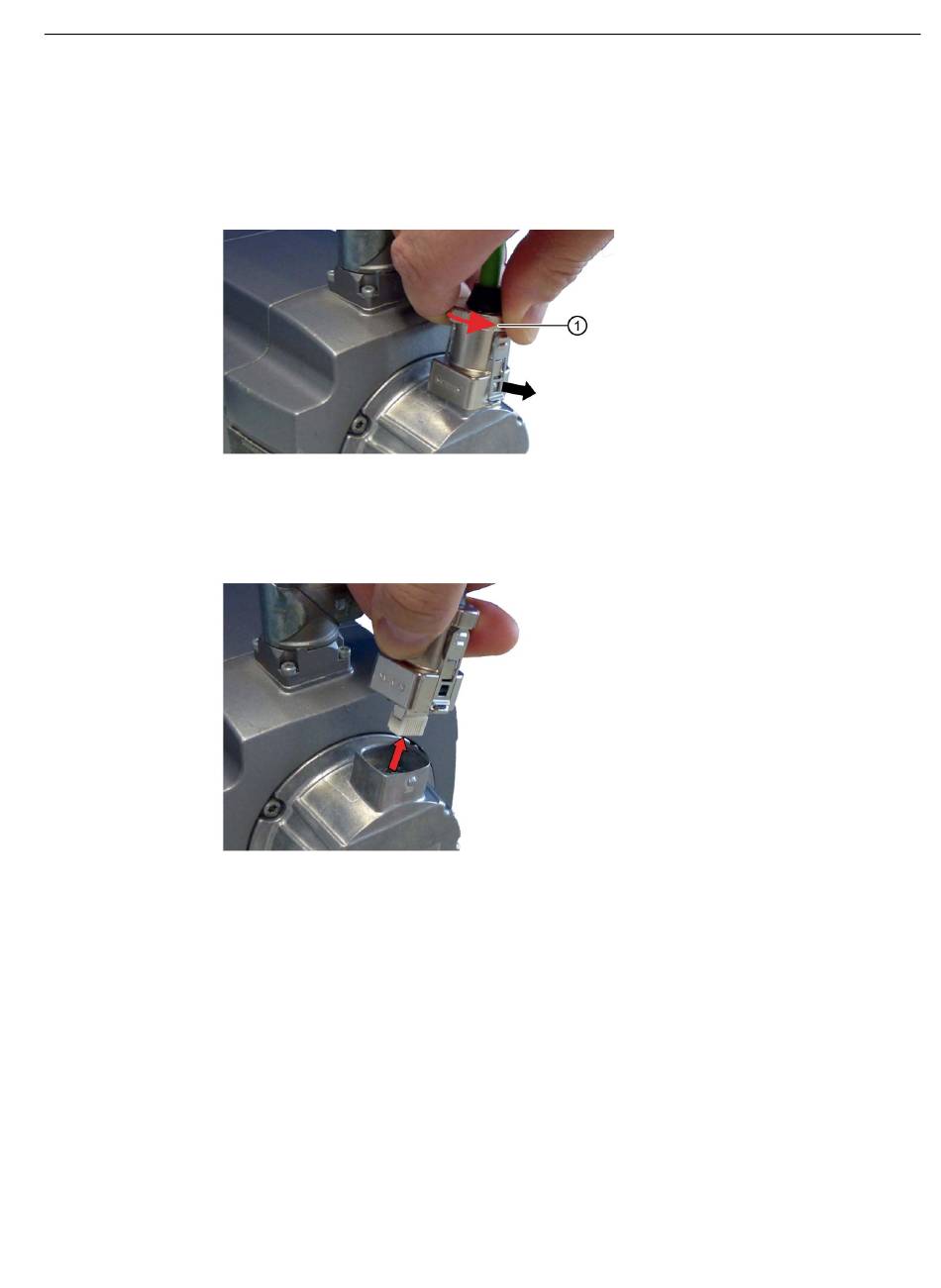

Drehen Sie den Verriegelungsring gegen den Uhrzeigersinn.
→ Beide Federbleche werden von den Nasen weggedrückt.
5.9 Hinweise zum Handhaben des Steckers RJ45
Anschluss
147
