4.14 Mechanischer Anschluss der Wasserkühlung
4.14 Mechanischer Anschluss der Wasserkühlung
Die Zu- und Ablaufstutzen der Kühlwasserversorgung befinden sich am Kühlmantel auf der
Antriebs- (AS) und Nicht-Antriebsseite (BS).
Vorgehensweise
1. Stellen Sie sicher, dass das Kühlwasser die erforderliche Kühlwasserspezifikation einhält,
siehe Kapitel „Wasserkühlung (Seite 48)".
2. Stellen Sie sicher, dass das Kühlwasser in der entsprechenden Menge zur Verfügung steht,
siehe Leistungsschild (Typenschild).
3. Schrauben Sie die Kühlwasserleitungen in die Innengewinde ein.
– G 1/2" bei 1FW315☐ und 1FW320☐
– G 1" bei 1FW328☐
Der Zu- und Ablauf kann beliebig gewählt werden. Empfohlen: Zulauf auf BS.
Der Anschluss der Geräte sollte zur mechanischen Entkopplung mit Schläuchen
ausgeführt werden.
4. Stellen Sie sicher, dass der maximale zulässige Betriebsdruck 6 bar nicht überschreitet.
Das Wasserkühlsystem ist jetzt fertig angeschlossen.
❒
128

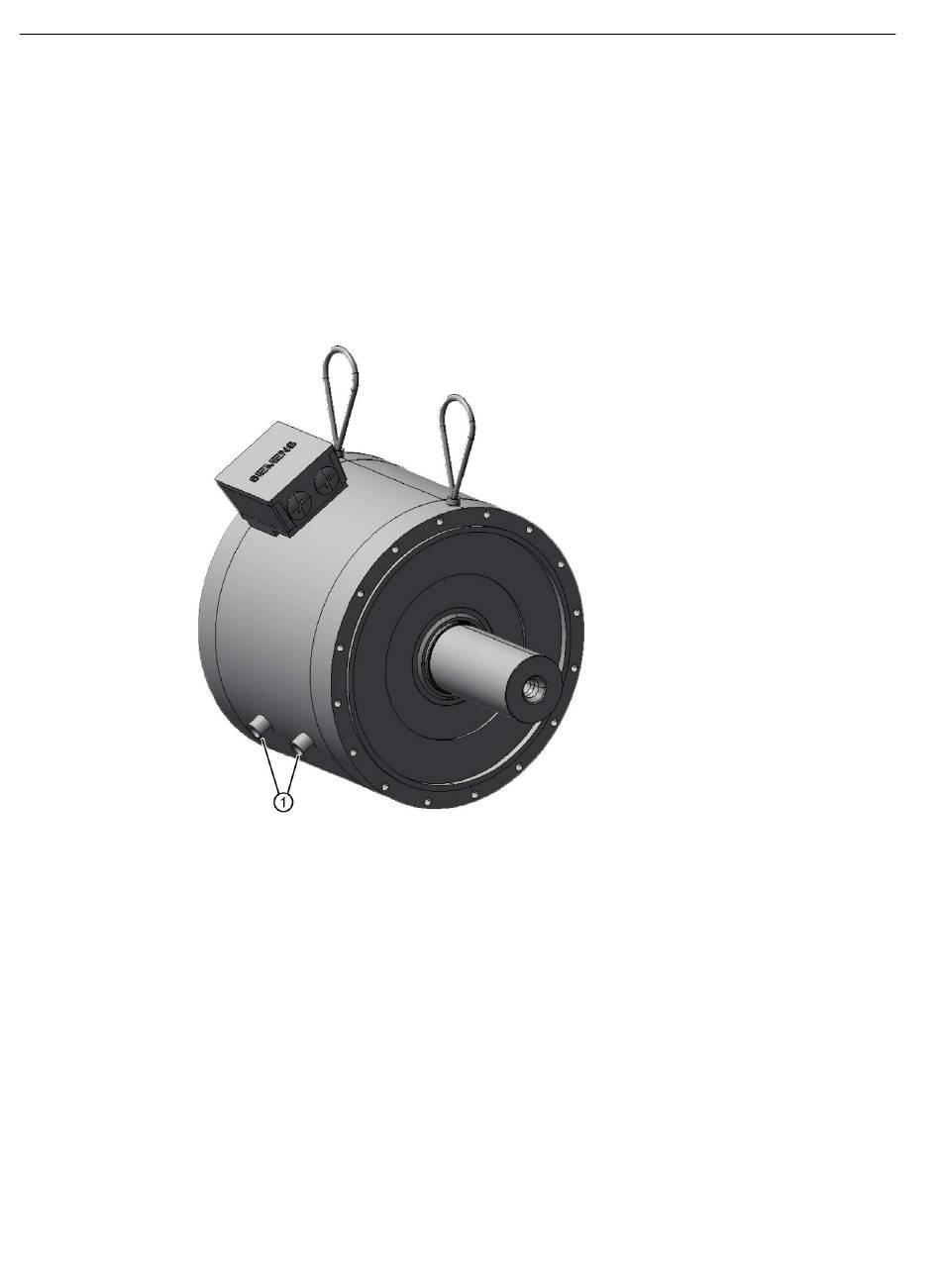

1 Kühlwasseranschlüsse
