Siemens SIMOTICS-T 1FW3 Betriebsanleitung Seite 97

1
2

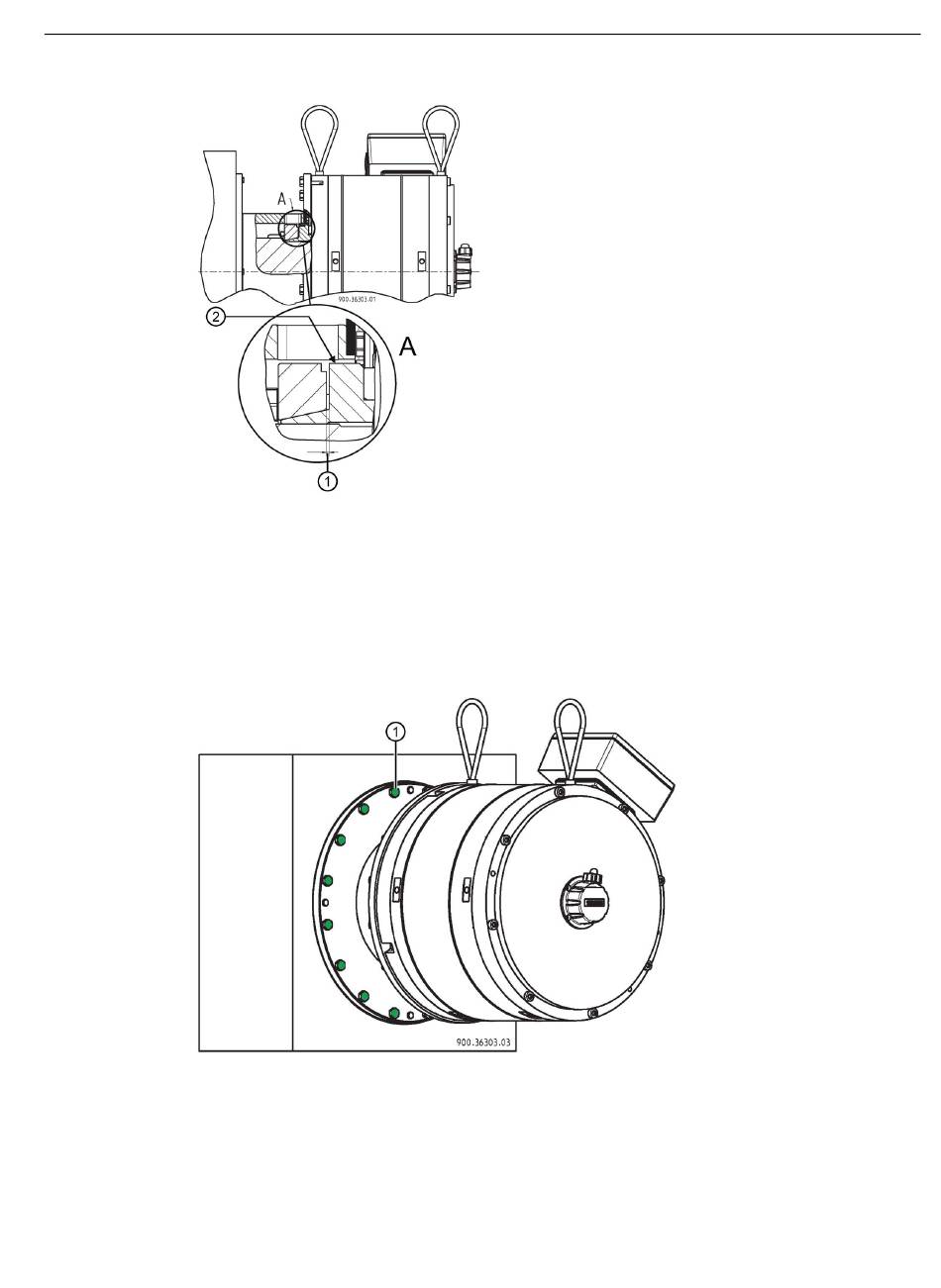

Bild 4-8
4. Siemens-Drehmomentstütze verschrauben:
Verschrauben Sie nach erfolgreicher Durchführung der Schritte 1 – 3 die Siemens-
Drehmomentstütze auf der Maschinenseite.
1
Bild 4-9
Die Montage des Motors ist hiermit abgeschlossen.
❒
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
Spalt
Laufmessung zur Maschinenachse
Kontrolle
Befestigungsschrauben (alle in diesem Bild grün markierten Schrauben)
Endmontage
Montieren
4.4 Aufsteckmontage
95
