2. Motor axial auf Kundenflansch aufschieben:
• Der Motor wird auf das Wellenende aufgeschoben und befindet sich in der richtigen
axialen Lage, wenn die Drehmomentstütze am maschinenseitigen Flansch anliegt. Der
Motor wird nicht wellenseitig axial positioniert.
• Ziehen Sie die Spannschrauben des Ringspannelements an, siehe hierzu
Montageanleitung „Montageablauf Spannelemente der Option +Q30" im Kapitel
„Wellenseitiges Spannelement (Seite 99)".
• Zur besseren Erreichbarkeit der Schrauben können Sie den Motor auf dem Wellenende
drehen.
1

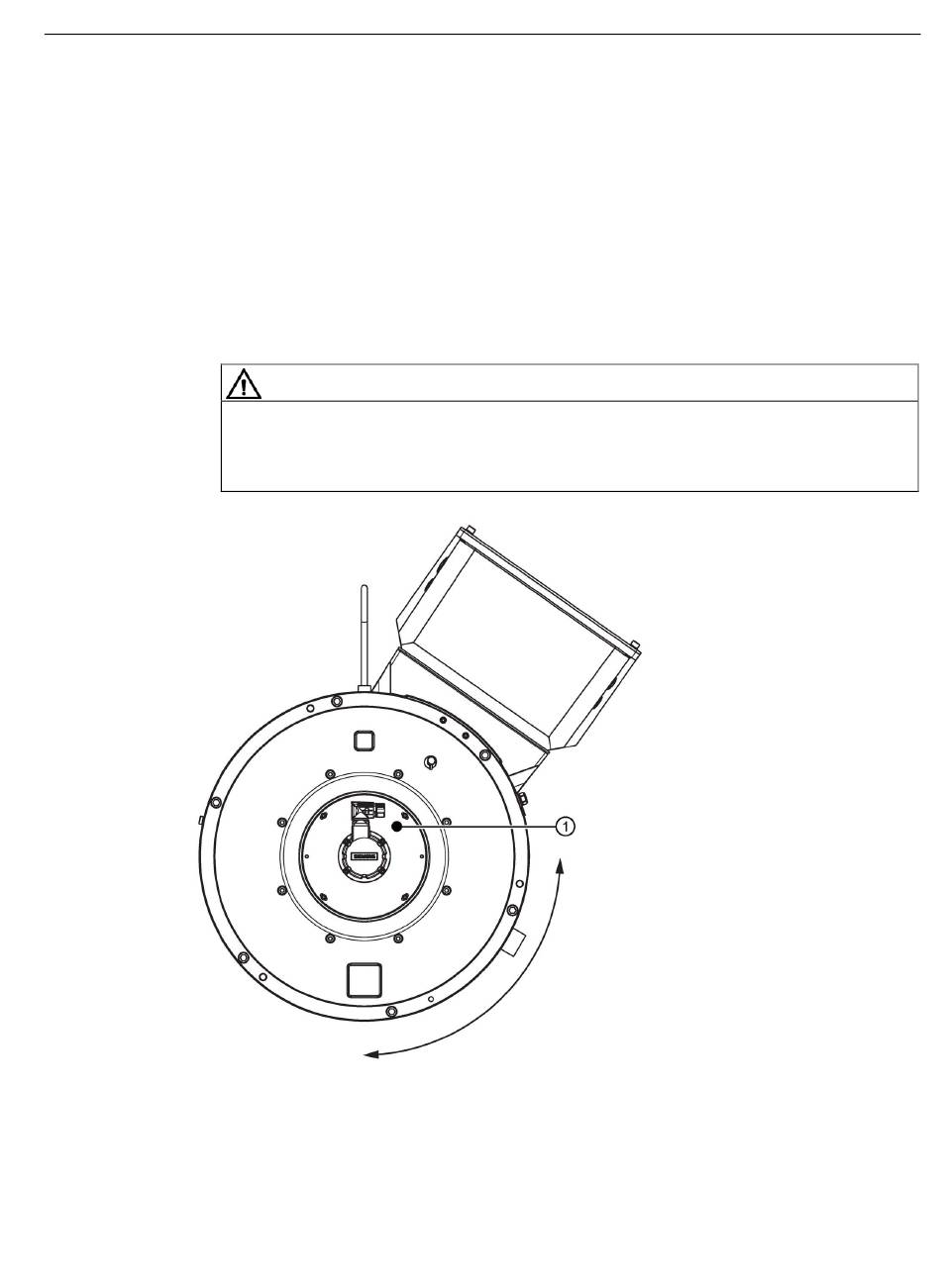

Bild 4-6
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
WARNUNG

Verletzungsgefahr durch unbeabsichtigtes Wegdrehen

Die Schwerpunktlage des Motors befindet sich außerhalb der Motorachse.
• Sichern Sie den Motor während der Montage gegen unbeabsichtigtes Wegdrehen.
Schwerpunkt außerhalb der Motorachse
Schwerpunkt
Montieren
4.4 Aufsteckmontage
