Siemens SIMOTICS-T 1FW3 Betriebsanleitung Seite 142

Anschluss
5.7 Leistungsanschluss
Nr. Beschreibung
1 Anschlussbolzen 3 x M5
2 Anschlussbolzen 3 x M10
3 Erdungsschraube M4

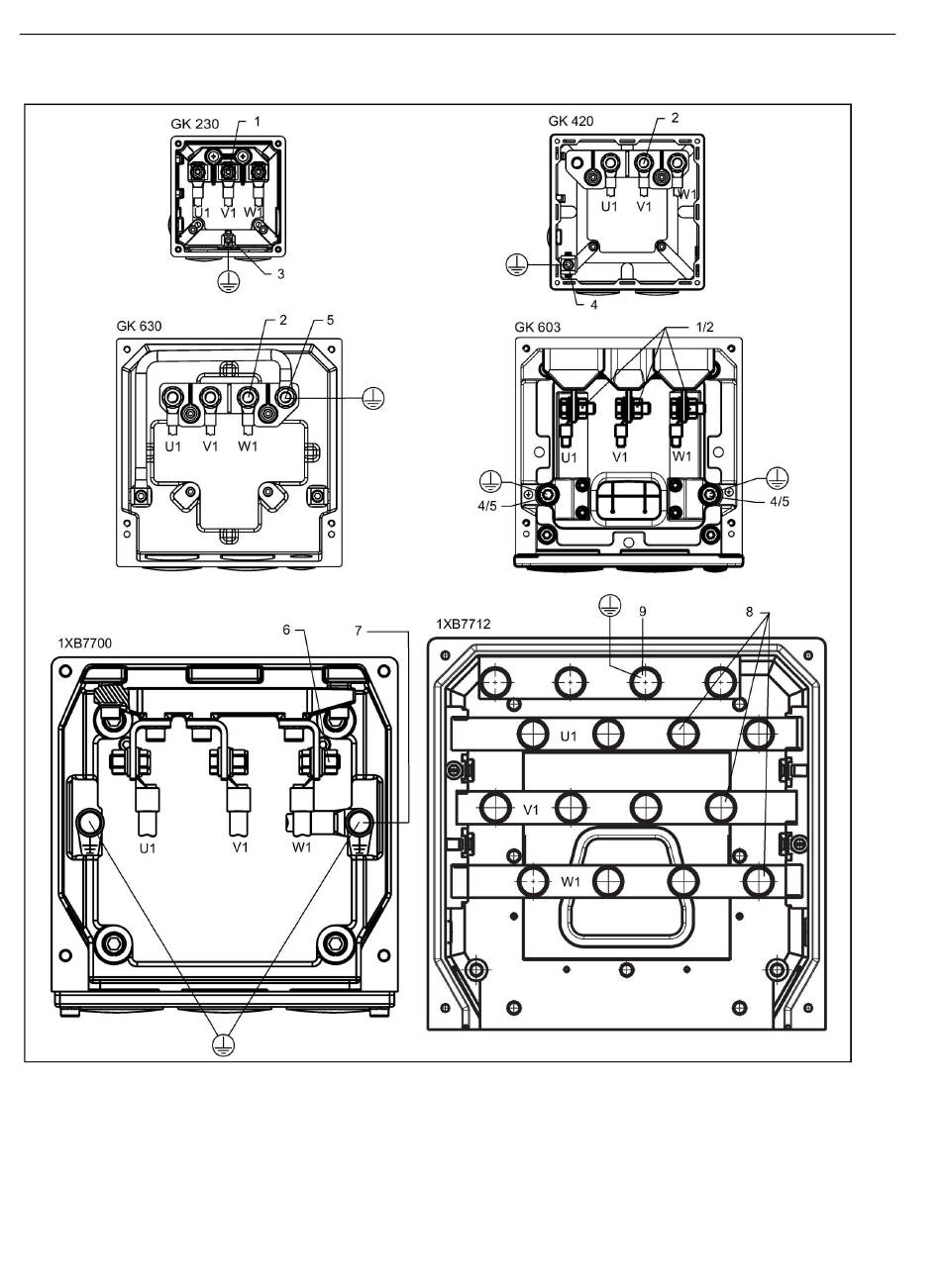

Bild 5-5 Klemmenbelegung im Anschlusskasten
140
Nr. Beschreibung
4 Erdungsschraube M6
5 Erdungsschraube M10
6 Anschlussbolzen 3 x M12
Nr. Beschreibung
7 Erdungsschrauben 2 x M12
8 Anschlussbolzen 12 x M16
9 Erdungsschrauben 4 x M16
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
