Hinweis
Kupplungselement tauschen
Bei einem Gebertausch müssen Sie immer das neue mitgelieferte Kupplungselement
einbauen.
2 Montieren
1. Stecken Sie das Kupplungselement auf die Kupplungsnabe der Motorwelle.
2. Richten Sie die Kupplungsnabe am Geber zum Kupplungselement im Motor aus. Der Geber
mit Kupplungsnabe lässt sich nur in einer bestimmten Position aufstecken.
3. Stecken Sie den Geber in dieser Position auf. Das Fügen der Kupplung ist eine Blindmontage.
4. Verdrehen Sie den aufgesteckten Geber so, dass der Positionierstift des Gebers im Langloch
im Lagerschild einrastet.
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA

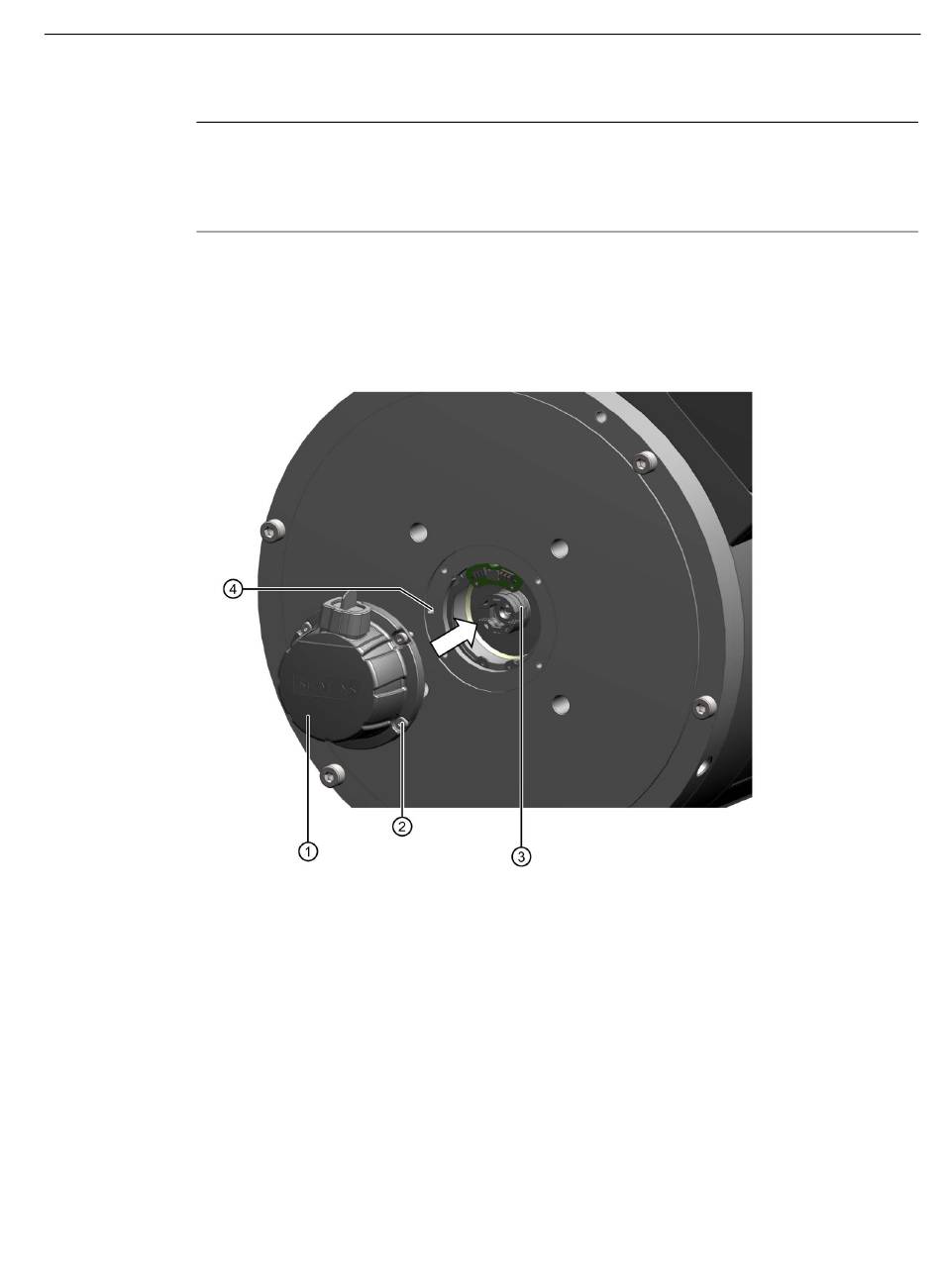

1 Gebermodul
2 Vier Befestigungsschrauben
3 Kupplungselement
4 Langloch zum Positionieren des Gebers
Instandhalten
8.4 Gebertausch
179
