Resolver Mehrpolig - Siemens SIMOTICS-T 1FW3 Betriebsanleitung

Beschreibung
2.5 Aufbau
2.5.2.5

Resolver mehrpolig

Beschreibung
Die Anzahl der Sinus- und Cosinusperioden pro Umdrehung entspricht der Polpaarzahl des
Resolvers. Resolver können relative Bewegungen erkennen. Innerhalb einer Resolver-
Ausgangssignalperiode kann die absolute Lage ermittelt werden.
Funktion und technische Daten
• Winkelmesssystem für Kommutierung
• Drehzahlistwerterfassung
• Indirektes inkrementelles Messsystem für Lageregelkreis
Tabelle 2- 14 Technische Daten Resolver
Eigenschaften
Erregerspannung
Erregerfrequenz
Stromaufnahme
Winkelfehler Spitze-Spitze (mech.)
Elektrisches Übersetzungsverhältnis
1
2

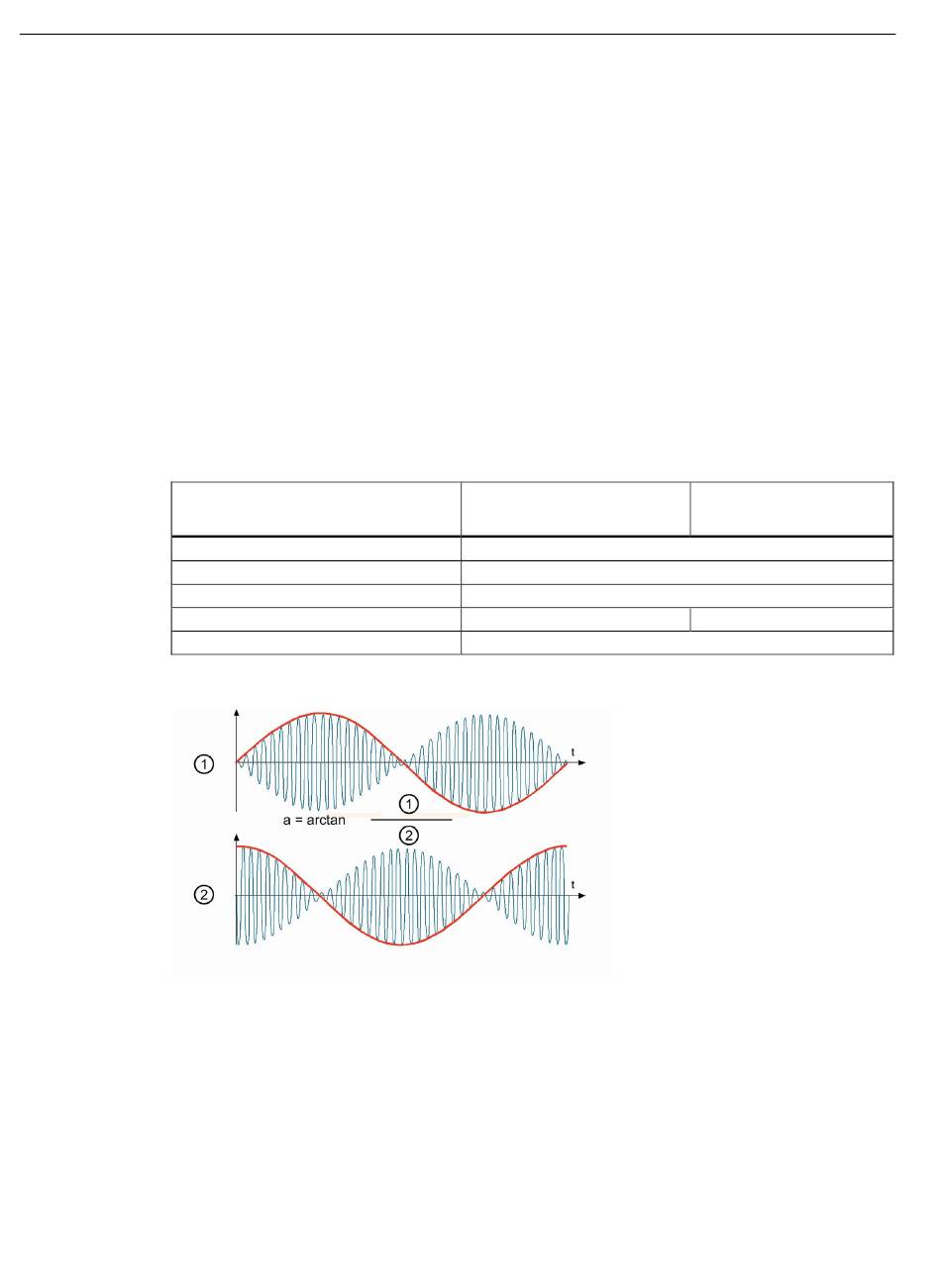

Bild 2-6
44
U
Sinusspur
U
Cosinusspur
Ausgangssignale Resolver
8-polig
(bei AH 200) (bei AH 150 und AH 280)
+ 5 V bis + 13 V
eff
4 kHz bis 10 kHz
< 80 mA
eff
< 4'
0,5
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
4-polig
eff
< 10'
