• Verfügbar für 1FW315☐ und 1FW320☐ mit Sonderwelle
(15. Stelle der Artikelnummer = C)
• RINGSPANN RTM 134.1
• Momentenübertragung auf die Kundenwelle (Passung h8) über in der Hohlwelle
liegendes Spannelement BS
• Abstützung auf AS durch Aluminiumring, um zentrischen Anbau zu gewährleisten und
unzulässige Taumelbewegung zu verhindern
• Kompakter Anbau an Maschine möglich, da kein axialer Bauraum auf AS benötigt wird
und die Montage vollständig von BS aus erfolgt.

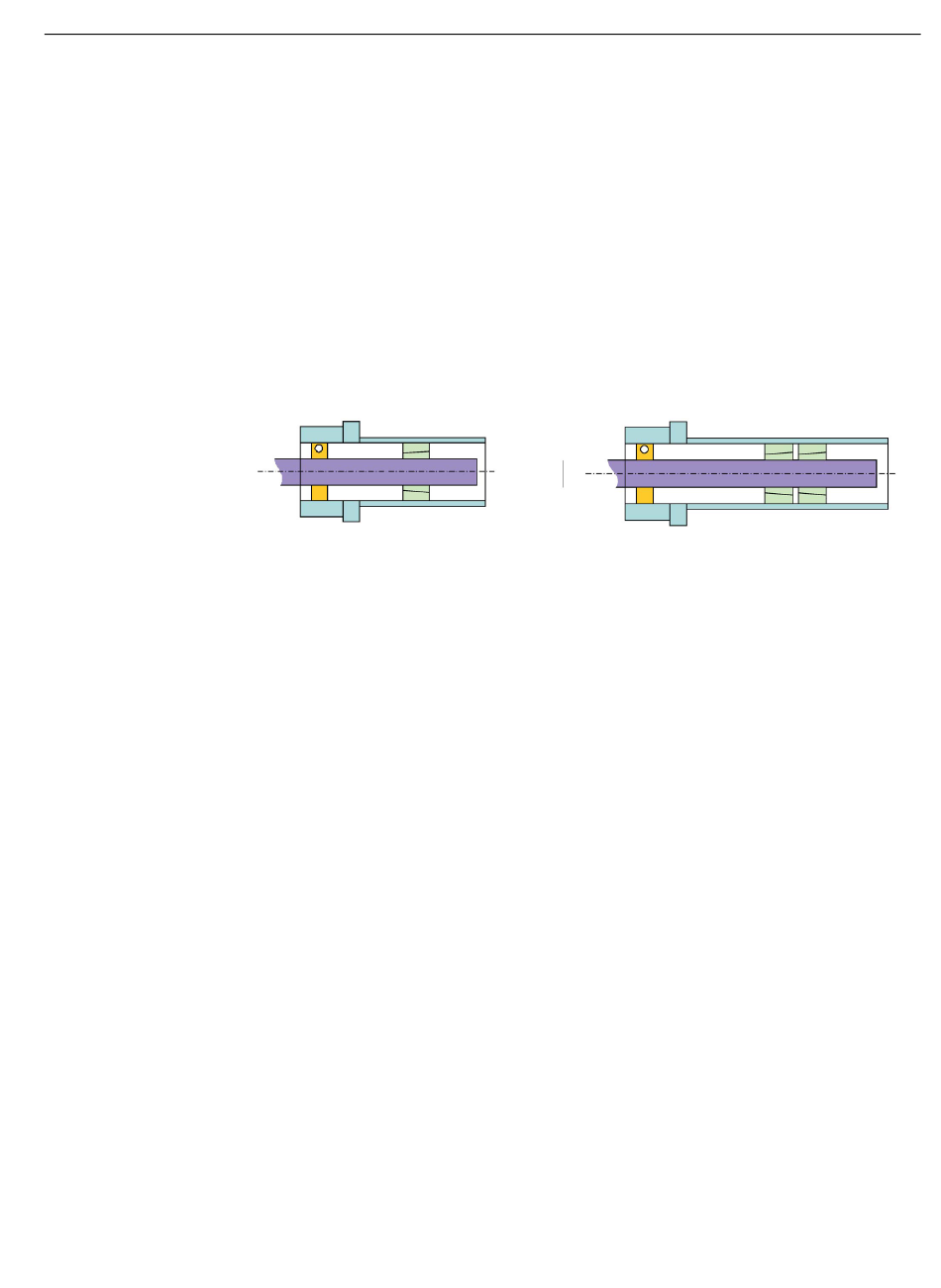

Erforderliche Spannsätze für die Drehmomentübertragung
Technical Support Fa. RINGSPANN GmbH
Firma RINGSPANN GmbH unterstützt Sie bei der Auswahl des geeigneten Spannsystems für
Ihre Anwendung.
RINGSPANN GmbH
Schaberberg 30-34
D-61348 Bad Homburg
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
1FW3150....1FW3155
1FW3201....1FW3204
Ein Spannsatz ist ausreichend.
1FW3156
1FW3206....1FW3208
Zwei Spannsätze sind zur Drehmomentübertra-
gung erforderlich.
Telefon: +49 (0) 6172 275 0
Internet: http://www.ringspann.de
Montieren
4.4 Aufsteckmontage
109
