Anschluss
5.9 Hinweise zum Handhaben des Steckers RJ45
3. Prüfen Sie, dass beide Federbleche in beide Nasen an der Buchse eingerastet sind und der
Stecker nicht herausgezogen werden kann.
1
Die korrekte DRIVE-CLiQ-Verbindung ist hergestellt, wenn
• der Verriegelungsring auf „Verriegelt" steht,
• beide Federbleche in beide Nasen eingerastet sind.
Sie haben eine DRIVE-CLiQ-Verbindung hergestellt.
❒
146

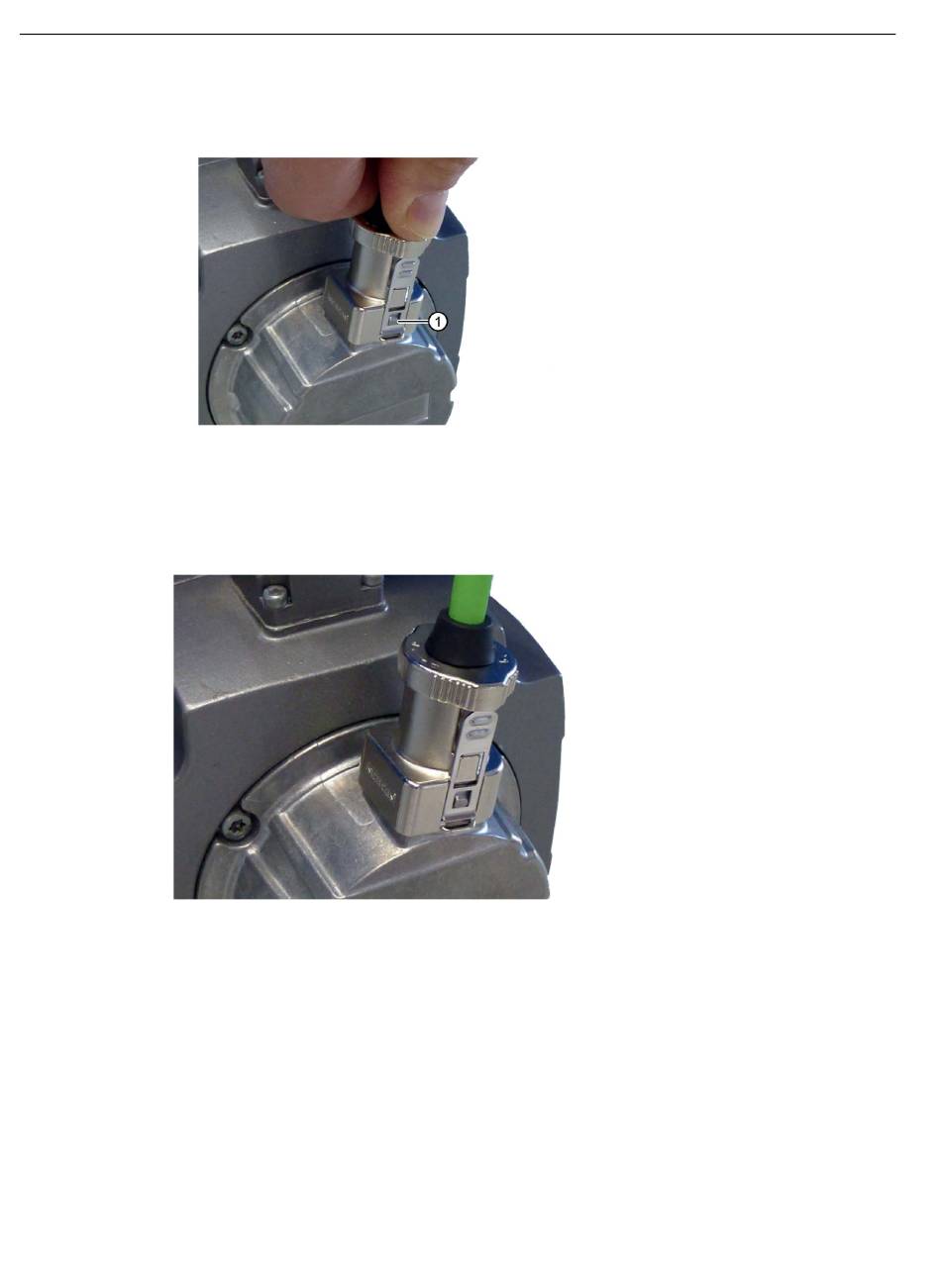

Beide Federbleche müssen in beide Nasen eingerastet sein.
