Montieren
4.8 Demontieren/Montieren des Gebers
2 Montieren
1. Stecken Sie das Kupplungselement auf die Kupplungsnabe der Motorwelle.
2. Richten Sie die Kupplungsnabe am Geber zum Kupplungselement im Motor aus. Der Geber
mit Kupplungsnabe lässt sich nur in einer bestimmten Position aufstecken.
3. Stecken Sie den Geber in dieser Position auf. Das Fügen der Kupplung ist eine Blindmontage.
4. Verdrehen Sie den aufgesteckten Geber so, dass der Positionierstift des Gebers im Langloch
im Lagerschild einrastet.
5. Befestigen Sie den Geber mit den vier beiliegenden Befestigungsschrauben
(Anziehdrehmoment: 2 bis 3 Nm).
3 Absolutwertgeber-Justage
Hinweis
Eine Geberjustage ist nur bei Absolutwertgebern erforderlich.
Bei der Justage (Referenzieren) eines Absolutwertgebers wird der Istwert des Gebers einmalig
mit dem Maschinennullpunkt abgeglichen und anschließend gültig gesetzt.
118

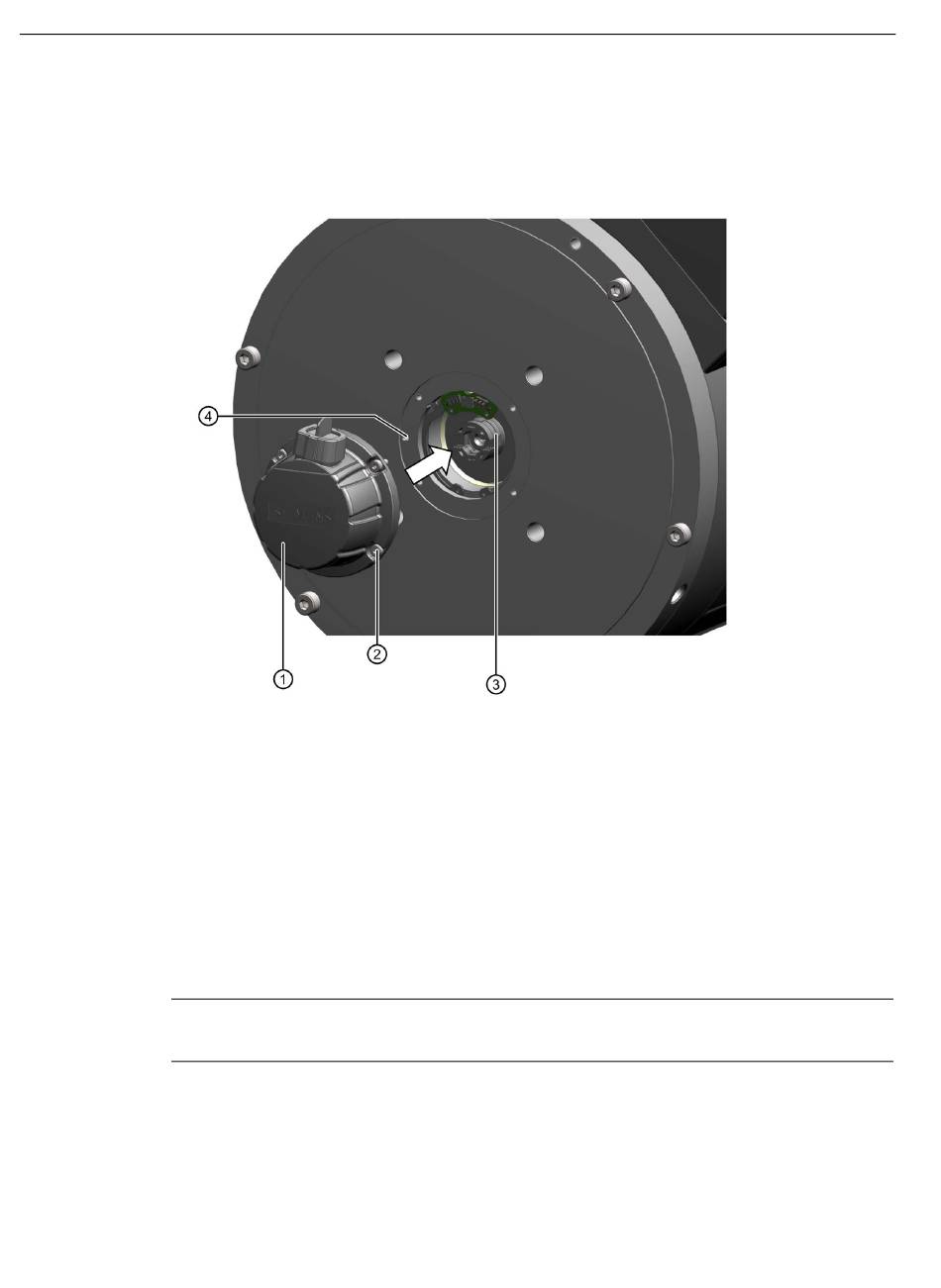

1 Geber
2 Vier Befestigungsschrauben
3 Kupplungselement
4 Langloch zum Positionieren des Gebers
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
