Beschreibung
2.5 Aufbau

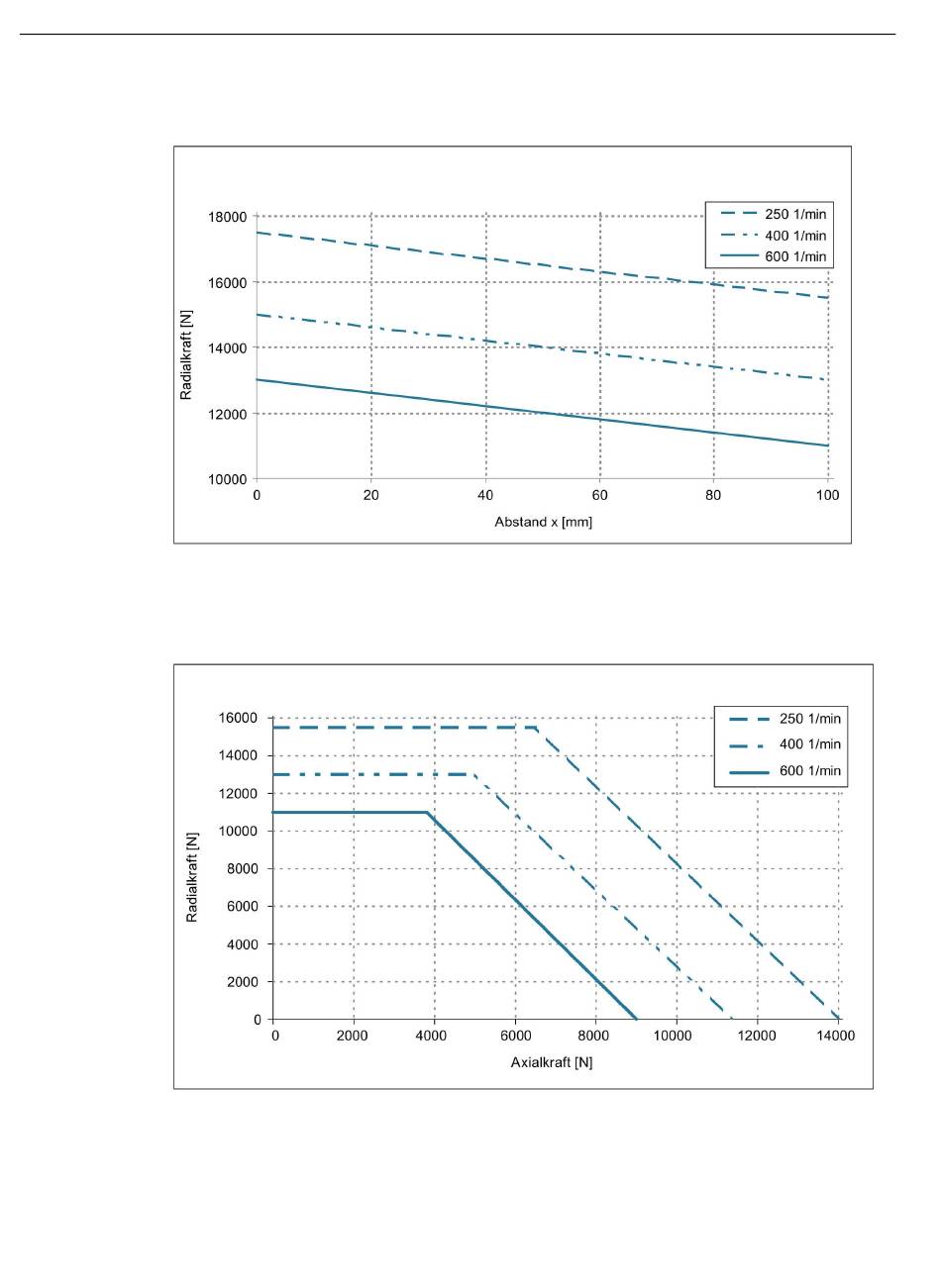

Radialkraftdiagramm für 1FW328❑ Hohlwelle
Bild 2-17
Axialkraftdiagramm für 1FW328❑ Hohlwelle
Bild 2-18
64
Radialkraftdiagramm für 1FW328❑, bei nomineller Lagerwechselfrist von 20000 h
Zulässige Axialkraft in Abhängigkeit der Radialkraft für 1FW328❑
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
