Anschluss
5.7 Leistungsanschluss
Hinweis
Leistungsleitungen MOTION-CONNECT 500 sind bis zu einem Querschnitt von 120 mm² und
MOTION-CONNECT 800PLUS bis 50 mm
Die aufgeführten Leitungen sind durch UL und / oder CSA zugelassen.
Die Zulassungen finden Sie im aktuellen Katalog im Kapitel „Verbindungstechnik MOTION-
CONNECT".

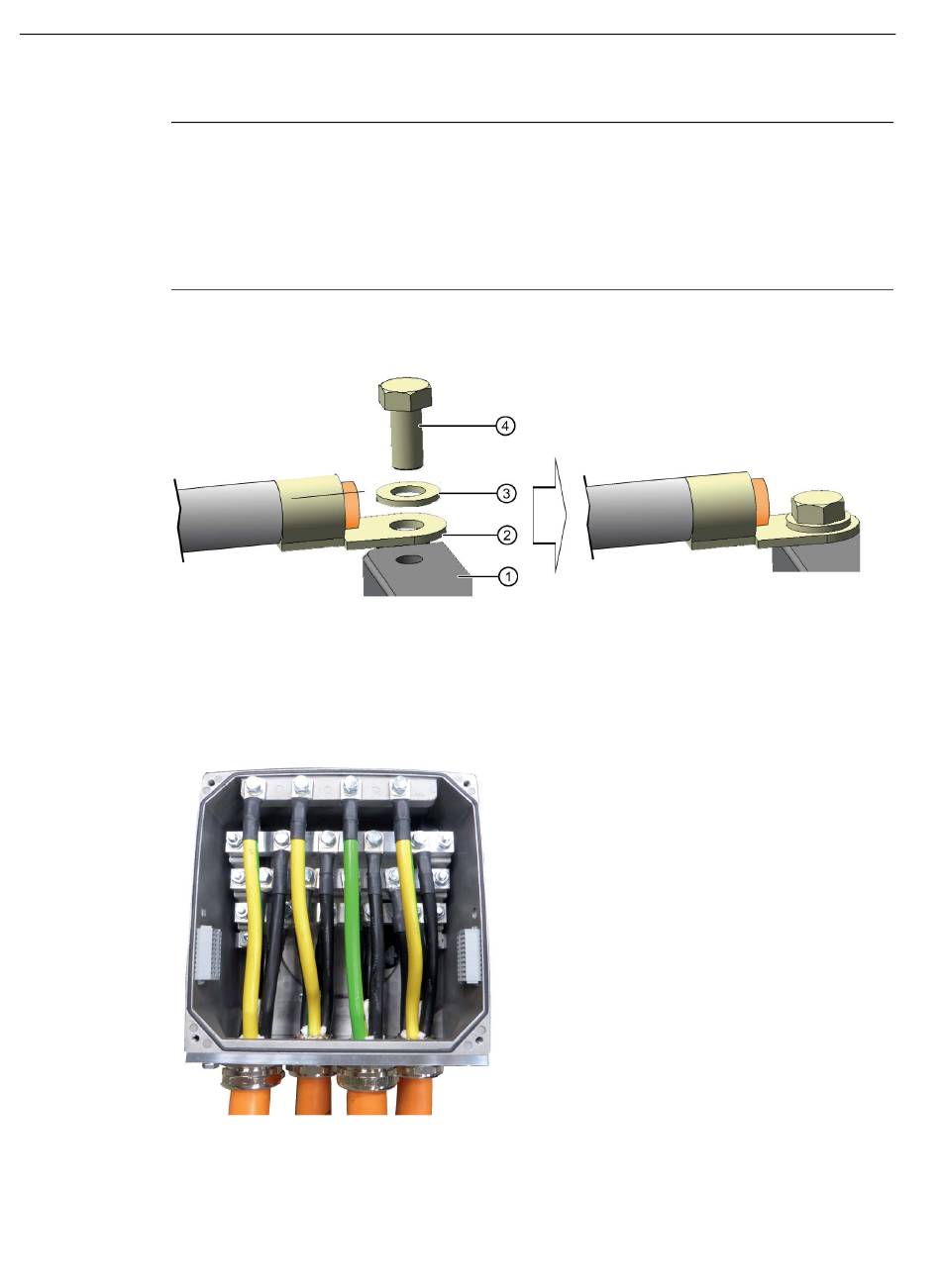

Aufbau des Leitungsanschlusses
1
2
3
4
Schließen Sie die Leitungen nach dem abgebildeten Beispiel an.
Bild 5-7
Schließen Sie den Anschlusskasten.
142
Kontaktschiene
Kabelschuh
Scheibe
Schraube
Beispiel für einen korrekt verkabelten Anschlusskasten
verfügbar.
2
