Hohlwelle Mit Option +Q30 - Siemens SIMOTICS-T 1FW3 Betriebsanleitung

Montieren
4.4 Aufsteckmontage
4.4.2.2

Hohlwelle mit Option +Q30

1FW315☐-☐☐☐☐☐-☐☐A☐
1FW320☐-☐☐☐☐☐-☐☐A☐
• Abgestimmtes Spannsystem
• Für Hohlwellen, durch die heiße oder kalte Medien geführt werden
• Axialer Bauraum auf AS wird benötigt
• Montage ausschließlich von AS aus oder alternativ zweiteilig von AS/BS möglich
• Momentenübertragung auf die Kundenwelle (Passung h8) über angeflanschtes
Spannelement auf AS
• Abstützung auf BS durch Aluminiumring, um zentrischen Anbau zu gewährleisten und
unzulässige Taumelbewegung zu verhindern.

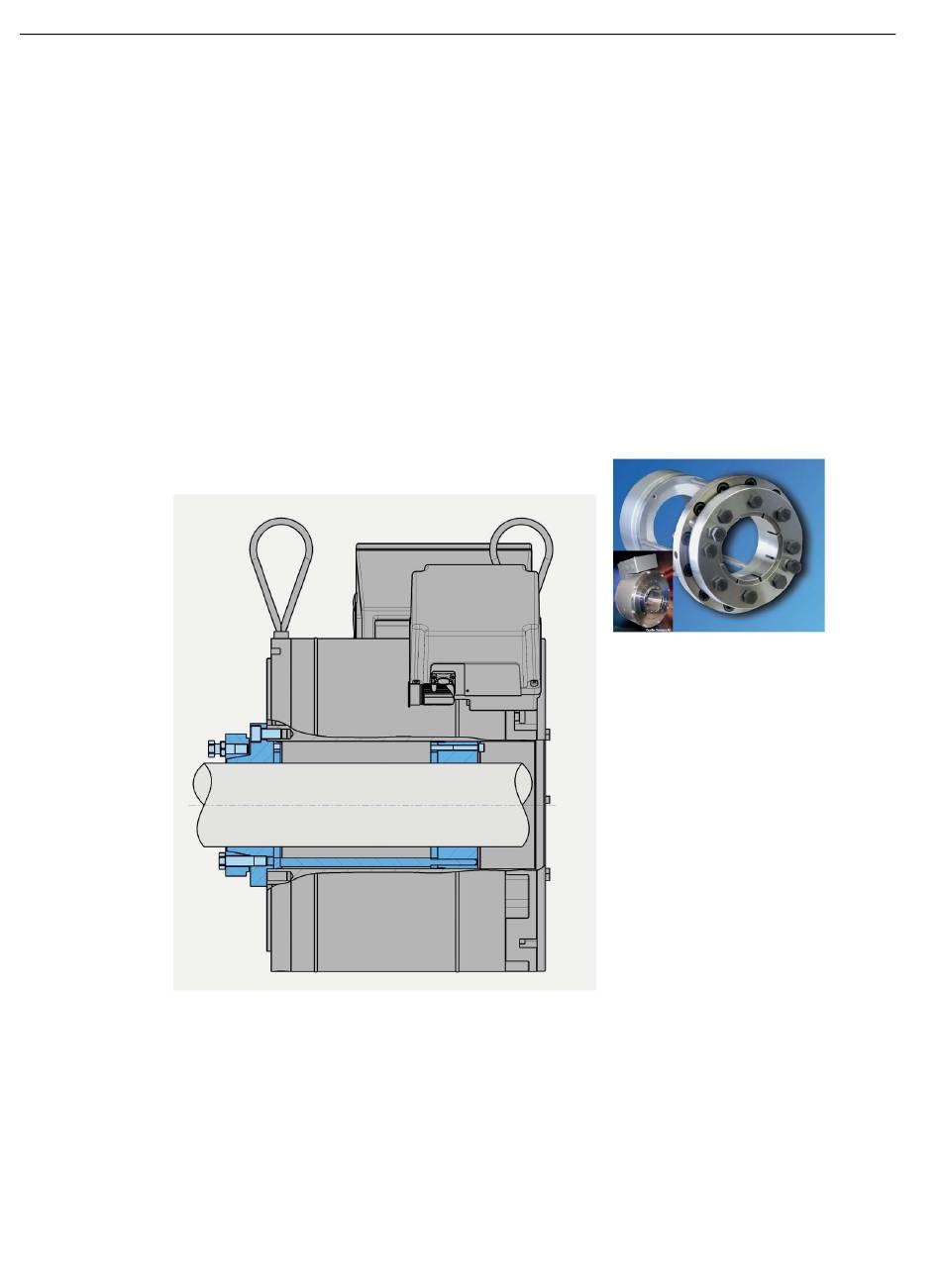

Bild 4-17
