Beschreibung
2.5 Aufbau

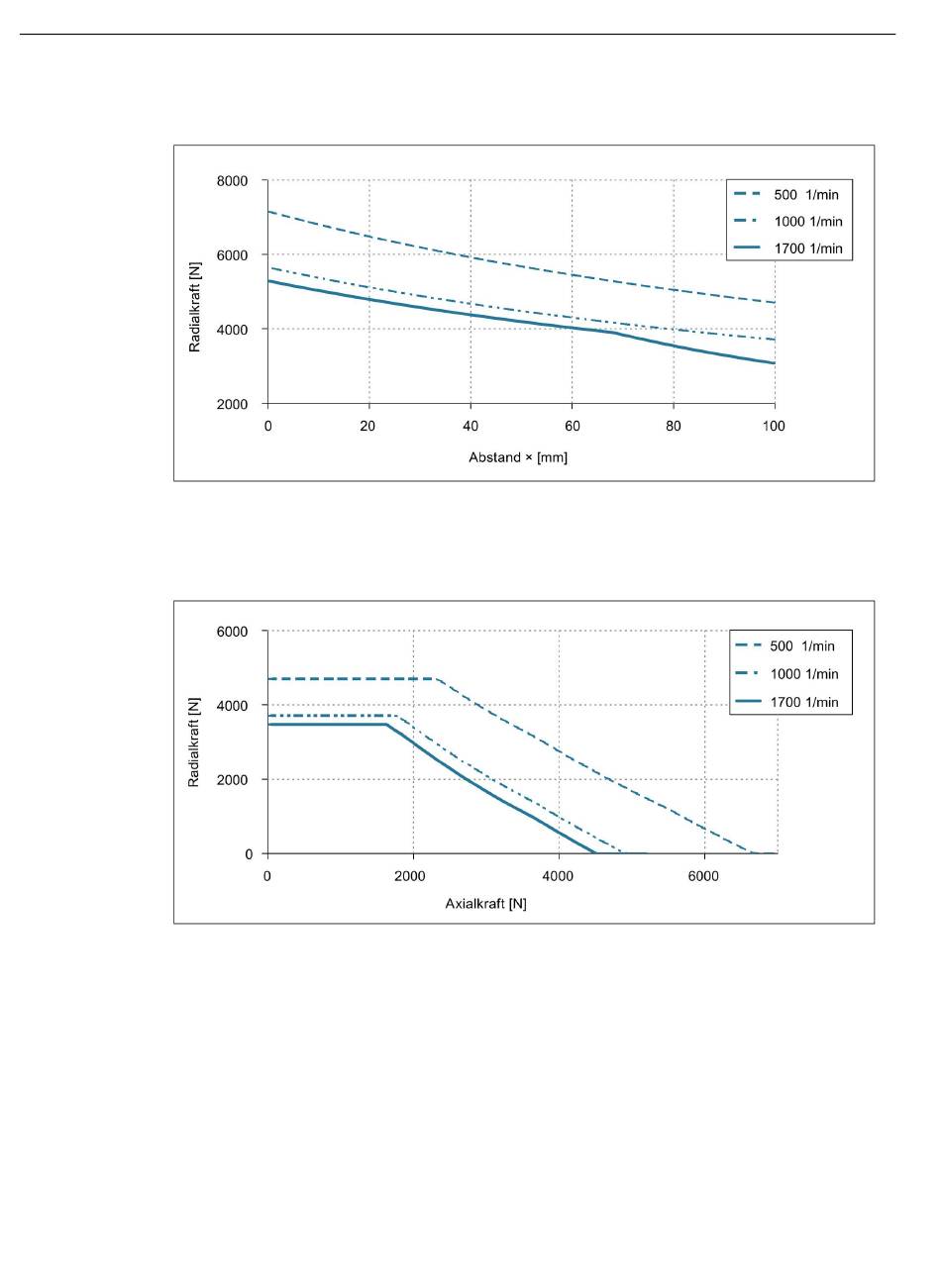

Radialkraftdiagramm für 1FW315❑ Aufsteckwelle
Bild 2-21
Axialkraftdiagramm für 1FW315❑ Aufsteckwelle
Bild 2-22
66
Radialkraftdiagramm für 1FW315❑, bei nomineller Lagerwechselfrist von 60000 h
Zulässige Axialkraft in Abhängigkeit von der Radialkraft für 1FW315❑ (60000 h)
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
