Montieren
4.13 Montieren der Abtriebselemente

Abtriebselemente aufziehen

• Achten Sie auf richtige Wuchtart des Abtriebselements. Die Abtriebselemente müssen in
Auswuchtgütestufe G2,5 nach ISO 1940 gewuchtet sein. Darüber hinausgehende
umlaufende Kräfte sind unzulässig. Beachten Sie, dass umlaufende Kräfte auch bei
Kupplungsabtrieb auftreten können.
• Ist das Abtriebselement bei Wuchtart "H" kürzer als die Passfeder, muss der aus
Wellenkontur und Abtriebselement herausragende Teil der Passfeder abgetragen werden,
um die Auswuchtgüte zu erhalten.
• Abtriebselemente dürfen nur mit geeigneter Ausrüstung auf- und abgezogen werden:
– Gewindebohrung im Wellenende benutzen (Stirnseite).
– Abtriebselement bei Bedarf erwärmen.
– Verwenden Sie beim Abziehen der Abtriebselemente eine Zwischenscheibe zum Schutz

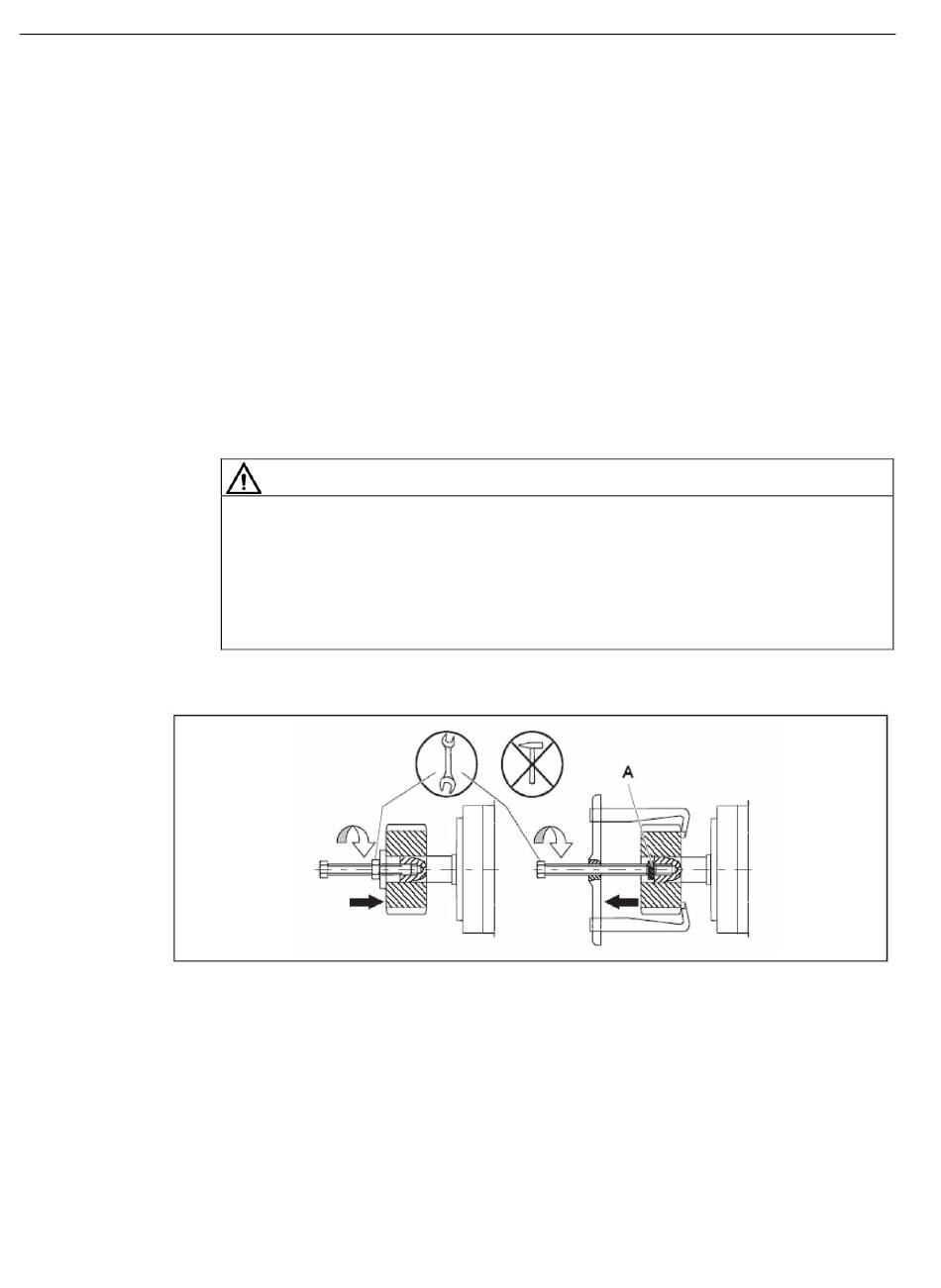

Bild 4-27
126
der Zentrierung im Wellenende.
WARNUNG
Lebensgefahr durch fehlenden Berührungsschutz bei rotierenden
Abtriebselementen
Freiliegende rotierende Abtriebselemente können schwere Verletzungen
verursachen.
• Decken Sie alle freiliegenden Abtriebselemente mit einem geeigneten
Berührungsschutz ab.
Auf- und Abziehen von Abtriebselementen; A = Zwischenscheibe (Schutz der Zentrierung
im Wellenende)
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
