Wellenseitiges Spannelement

In diesem Kapitel werden verschiedene Anbaumöglichkeiten mit Spannelementen
dargestellt.
Zur sicheren, reibschlüssigen Verbindung von Torquemotoren auf zylindrischen
Maschinenwellen hat die Siemens AG in Zusammenarbeit mit Fa. RINGSPANN GmbH
verschiedene Spannsystemlösungen mit den folgenden Zielen entwickelt:
• sicheres Übertragen des Drehmoments
• genaues Zentrieren des Torquemotors auf der Maschinenwelle
• Vermeiden von unzulässigen Verformungen an Bauteilen des Torquemotors
• Kein Verspannen durch unterschiedliche Temperaturveränderungen im Torquemotor und
in der Maschinenwelle
• einfaches Montieren
• leichtes Demontieren, auch nach langer Betriebsdauer
Im Folgenden wird der Anbau mittels geeigneter Spannelemente vorgestellt.
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA

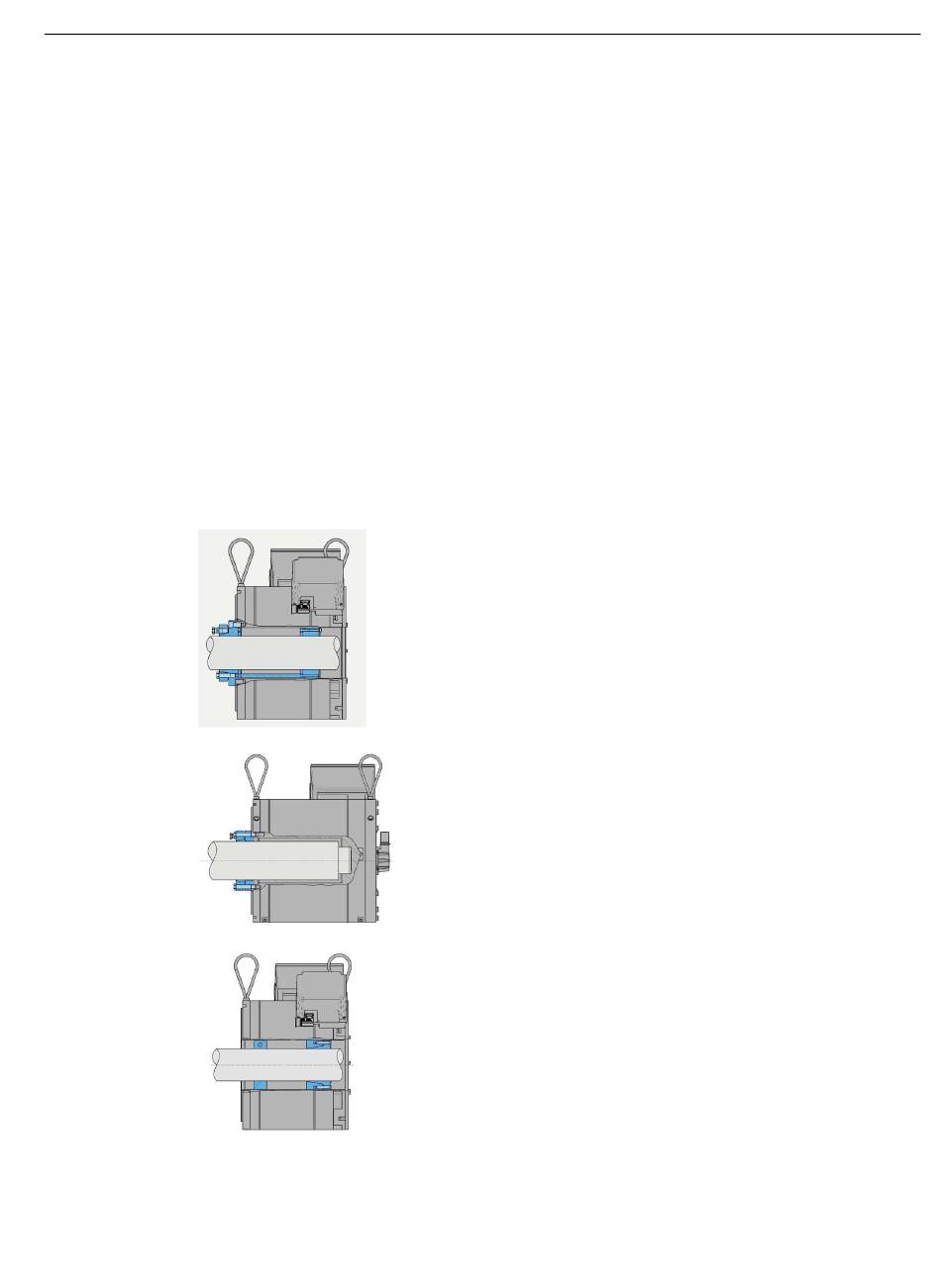

Hohlwelle mit Option Spannelement und Zentrierteil
1FW315☐-☐☐☐☐☐-☐☐A☐ + Q30
1FW320☐-☐☐☐☐☐-☐☐A☐ + Q30
Siehe Kapitel "Hohlwelle mit Option +Q30"
Aufsteckwelle mit Spannelement
1FW3☐☐☐-☐☐☐☐☐-☐☐S☐ + Q30
Siehe Kapitel "Aufsteckwelle mit Option +Q30"
Hohlwelle mit innen liegendem Spannelement von Fa. Ring-
spann
1FW315☐-☐☐☐☐☐-☐☐C☐
1FW320☐-☐☐☐☐☐-☐☐C☐
Details siehe Kapitel "Hohlwelle, innen liegendes Spannele-
ment"
Montieren
4.4 Aufsteckmontage
