Montieren
4.4 Aufsteckmontage
Montageablauf Siemens-Drehmomentstütze mit Spannelement
Vorgehensweise
1. Läufer kontrollieren und Wellensitze vorbereiten:
1
2
3
4
5

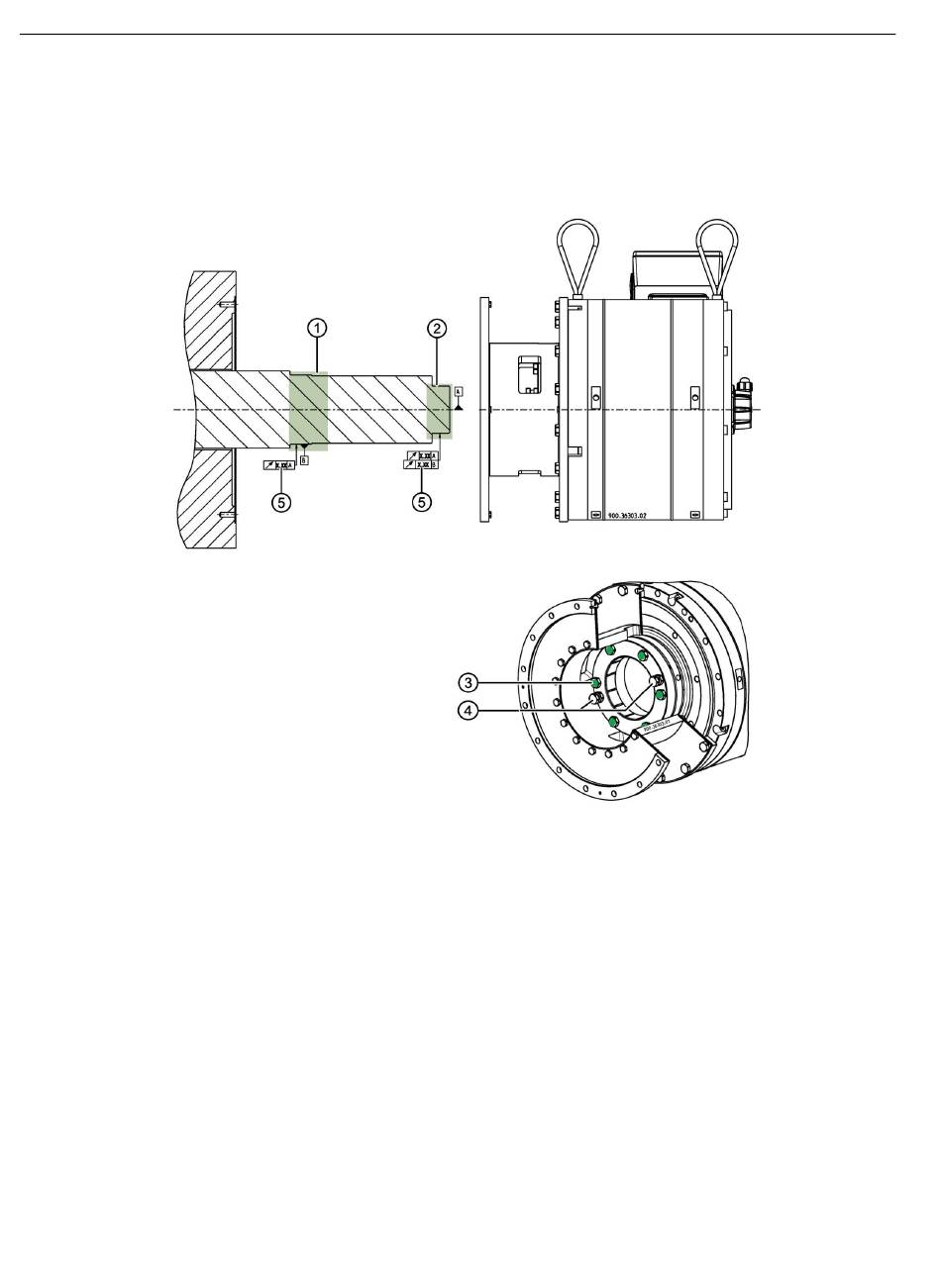

Bild 4-5
92
Spannsitz: Muss frei sein von Schmierstoffen
Zentriersitz: Montagepaste auftragen, z. B. Molykote
Spannschrauben (alle in diesem Bild grün markierten Schrauben)
Abdrückschrauben: Bleiben zur Demontage wie im Anlieferzustand angezogen
Die Werte befinden sich in den Maßblättern in diesem Kapitel.
Anlieferzustand und Montagevorbereitungen
