Aufbau

2.5.1

Thermischer Motorschutz

ACHTUNG
Thermische Beschädigung des Motors
Wenn der Motor überhitzt, können die Wicklungen und Lager zerstört werden. Außerdem
kann ein überhitzter Motor zu einer Entmagnetisierung der Permanentmagnete führen.
• Betreiben Sie die Motoren nur mit wirksamer Temperaturkontrolle.
Thermischer Motorschutz mit Temperatursensoren
Für die Wicklungsüberwachung enthält das Ständerpaket zwei Temperatursensoren, einen
davon als Reserve.
Wenn Sie den Reserve-Temperatursensor verwenden möchten, müssen Sie die
Steckverbindung entsprechend ändern. Bei Motoren mit riemengetriebenen Gebern befindet
sich die Steckverbindung im Geberkasten. Bei allen anderen Motorausführungen befindet
sich die Steckverbindung im Anschlusskasten. Sehen Sie hierzu die folgenden Abbildungen.
1
2

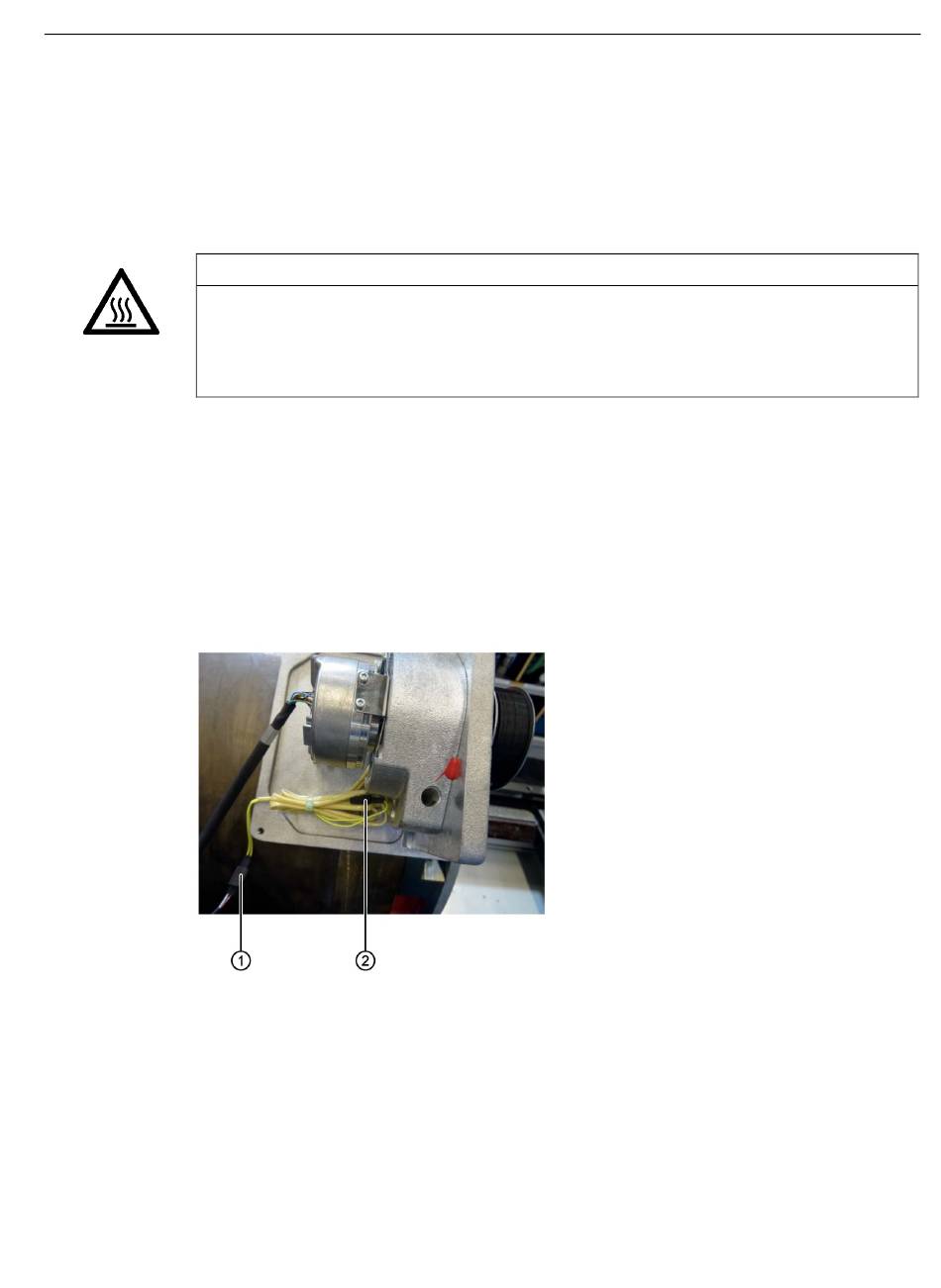

Bild 2-2
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
Angeschlossener Temperatursensor mit Stecker
Reserve-Temperatursensor mit Stecker
Beispiel: Anschluss im Geberkasten
Beschreibung
2.5 Aufbau
33
