9 Reinigung und Wartung
Aufbau der Garraumleuchte

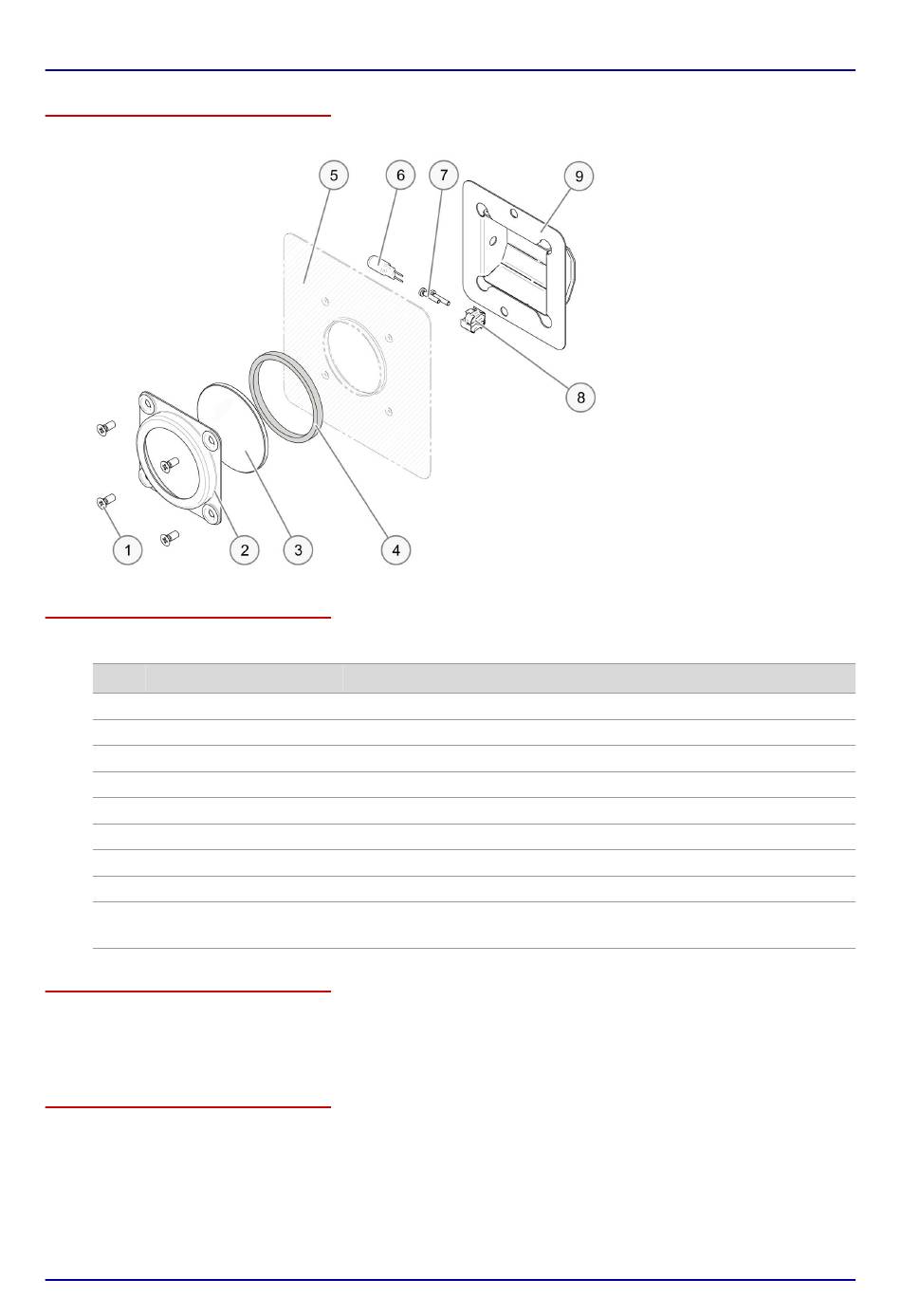

Die folgende Abbildung zeigt den Aufbau der Garraumleuchte:
Teile der Garraumleuchte und deren Funktion
Die Teile der Garraumleuchte haben folgende Funktion:
Nr. Bezeichnung
Senkschrauben
1
Abdeckrahmen
2
Glas
3
Dichtung
4
Garraumwand
5
Halogenlampe 12V
6
Linsenschrauben
7
Lampenfassung
8
Reflektorgehäuse
9
Lieferumfang der Ersatzteile
Die benötigten Ersatzteile sind:
Halogenlampe 12 V
■
Dichtung
■
Benötigte Hilfsmittel
Sie benötigen folgende Hilfsmittel:
Kreuzschlitzschraubendreher
■
Innensechskantschlüssel
■
Außensechskantschlüssel
■
sauberes weiches Tuch oder Handschuhe zur Handhabung der Halogenlampe
■
Abdeckmaterial für den Garraumboden (z.B. Tuch)
■
Bedienungshandbuch
Funktion
Befestigungsmaterial für die Abdeckung der Garraumleuchte
Ermöglicht den Zugang zur Halogenlampe
Schützt die Halogenlampe vor Feuchtigkeit
Dichtet die Garraumleuchte ab
Befestigung für die Garraumleuchte
Lichtquelle
Befestigungsmaterial für die Fassung der Halogenlampe
Aufnahme der Halogenlampe
Aufnahme der montierten Halogenlampe
■
Reflektion des Lichts
■
