SGBU7992-05

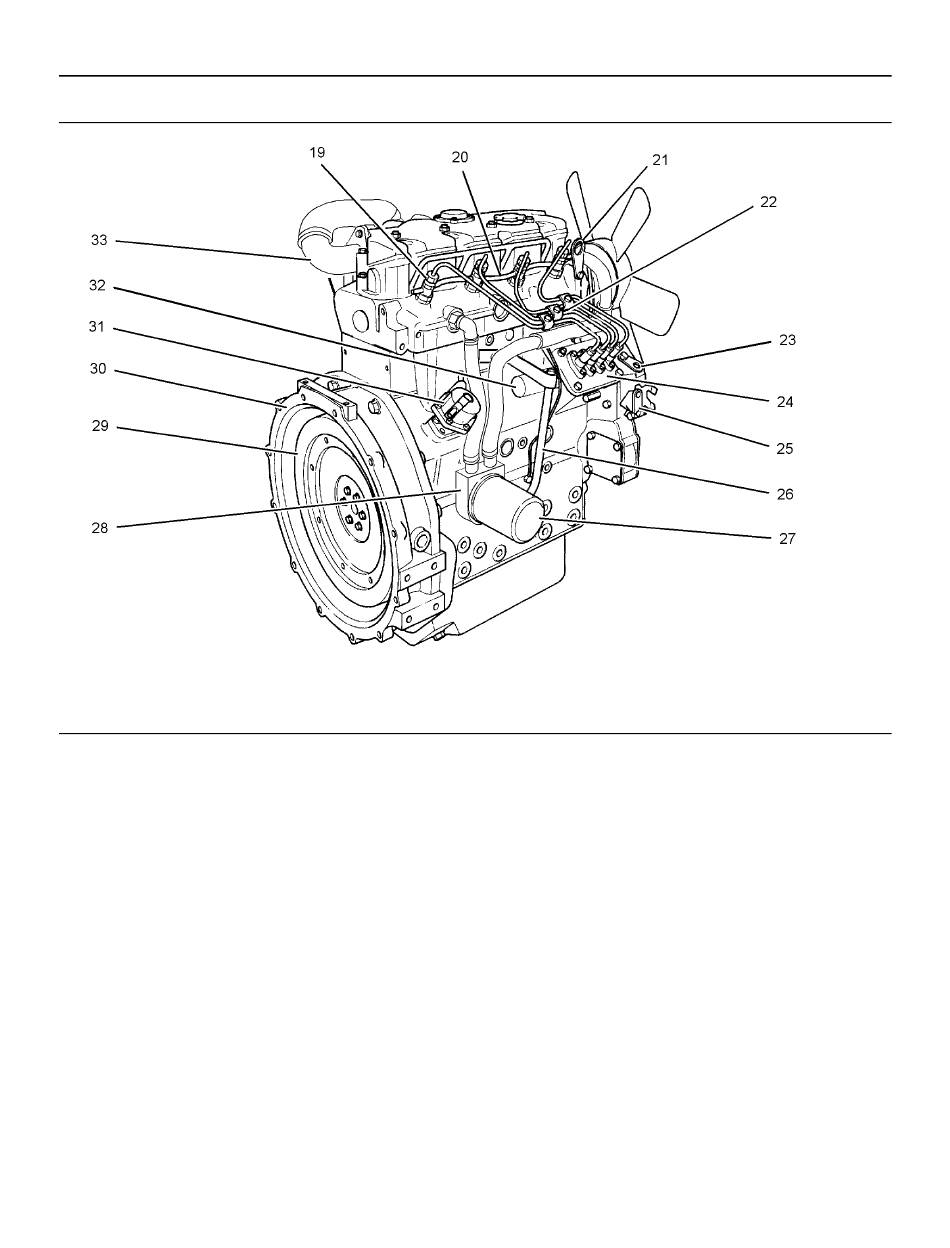

Abbildung 15
Ansicht von hinten und rechts auf den Motor 404C-22T
(19) Pumpendüsenelement
(20) Kraftstoff-Rücklaufleitung
(21) Huböse
(22) Kraftstoffeinspritzleitungen
(23) Mechanische Kraftstoffabsperrung

Motorbeschreibung

Bei den Motoren der 400-Serie handelt es sich um
Dieselmotoren, die mit einer mechanisch betätigten
Kraftstoffeinspritzpumpe gesteuert werden. Die
Motorzylinder sind in Reihe angeordnet.
Die Zylinderkopf-Baugruppe ist mit einem Einlass-
und einem Auslassventil an jedem Zylinder
ausgestattet. Jedes Zylinderventil verfügt über eine
einzelne Ventilfeder.
(24) Kraftstoffeinspritzpumpe
(25) Kraftstoff-Steuerhebel
(26) Ölmessstab
(27) Motorölfilter
(28) Motorölkühler
Die Kolben sind mit zwei Verdichtungsringen und
i02869801
einem Ölabstreifring ausgestattet. Es muss
sichergestellt werden, dass die richtige Kolbenhöhe
eingestellt ist, so dass der Kolben nicht den
Zylinderkopf berührt. Durch die richtige Kolbenhöhe
wird außerdem die effiziente Verbrennung des
Kraftstoffs sichergestellt, was zur Einhaltung der
Emissionsanforderungen erforderlich ist.
Die Kurbelwelle eines 2-Zylinder-Motors verfügt über
fünf Hauptkurbelzapfen. Die Kurbelwelle eines 3-
Zylinder-Motors verfügt über vier Hauptkurbelzapfen.
Die Kurbelwelle eines 4-Zylinder-Motors verfügt über
fünf Hauptkurbelzapfen. Das Endspiel wird durch
Druckscheiben geregelt, die sich am hinteren
Hauptlager befinden.
Produkt-Information
Motorbeschreibung
(29) Schwungrad
(30) Schwungradgehäuse
(31) Kraftstoffförderpumpe
(32) Kraftstoff-Abschaltmagnetspule
(33) Ansaugknie
19
g01097214
