Kurzanleitung

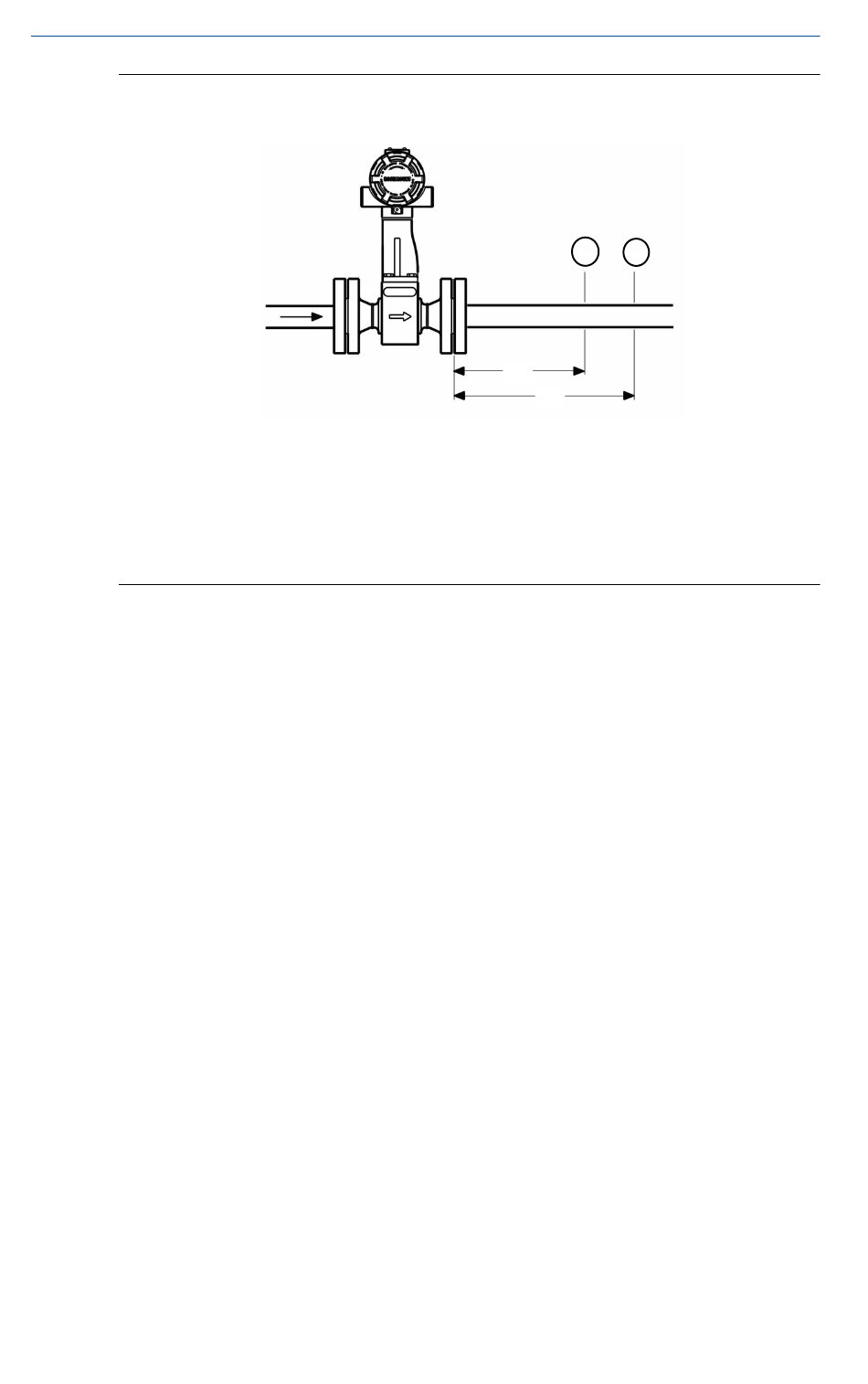

Abbildung 4-6: Einbauort von Druck- und Temperaturmessumformern
A. Druckmessumformer
B. Gerade Auslaufstrecke (4x Rohrleitungsdurchmesser)
C. Temperaturmessumformer
D. Gerade Auslaufstrecke (6x Rohrleitungsdurchmesser)
4.1.5

Spannungsversorgung

Der Messumformer benötigt eine Spannung von 10 bis 30 VDC. Die
maximale Leistungsaufnahme beträgt 0,4 W.
4.2 Grundüberprüfung vor der Inbetriebnahme
Im Sinne einer korrekte Konfiguration und Bedienung muss das Messsystem
vor der Inbetriebnahme einer Grundüberprüfung unterzogen werden. Bei
der Grundüberprüfung auf einem Prüfstand werden auch die
Hardwareeinstellungen, die Elektronik, die Konfigurationsdaten und die
Ausgangsvariablen des Durchflussmesssystems überprüft. So können vor
der Montage im Einsatzbereich eventuelle Probleme korrigiert und
Konfigurationseinstellungen angepasst werden. Für die Grundüberprüfung
auf dem Prüfstand muss ein Konfigurationsgerät an den Signalkreis
angeschlossen werden. Dabei sind die entsprechenden Geräteanleitungen
zu beachten.
4.2.1 Konfiguration der Steckbrücken für die Alarmgebung und die
Sicherheitsverriegelung
Zwei Steckbrücken am Messumformer dienen zum Festlegen der Alarm- und
Sicherheitsmodi. Diese Steckbrücken müssen während der
Grundüberprüfung vor der Inbetriebnahme gesetzt werden, damit die
Elektronik nicht der Anlagenatmosphäre ausgesetzt wird. Die zwei
Steckbrücken befinden sich am Elektronikplatinenstapel oder am LCD-
Display des Messsystems.
14
™
Rosemount 8800D Vortex-Durchflussmesssystem mit Modbus-Protokoll
C
A
B
D
September 2021
