ASROCK Z490 Taichi Handbuch Seite 87

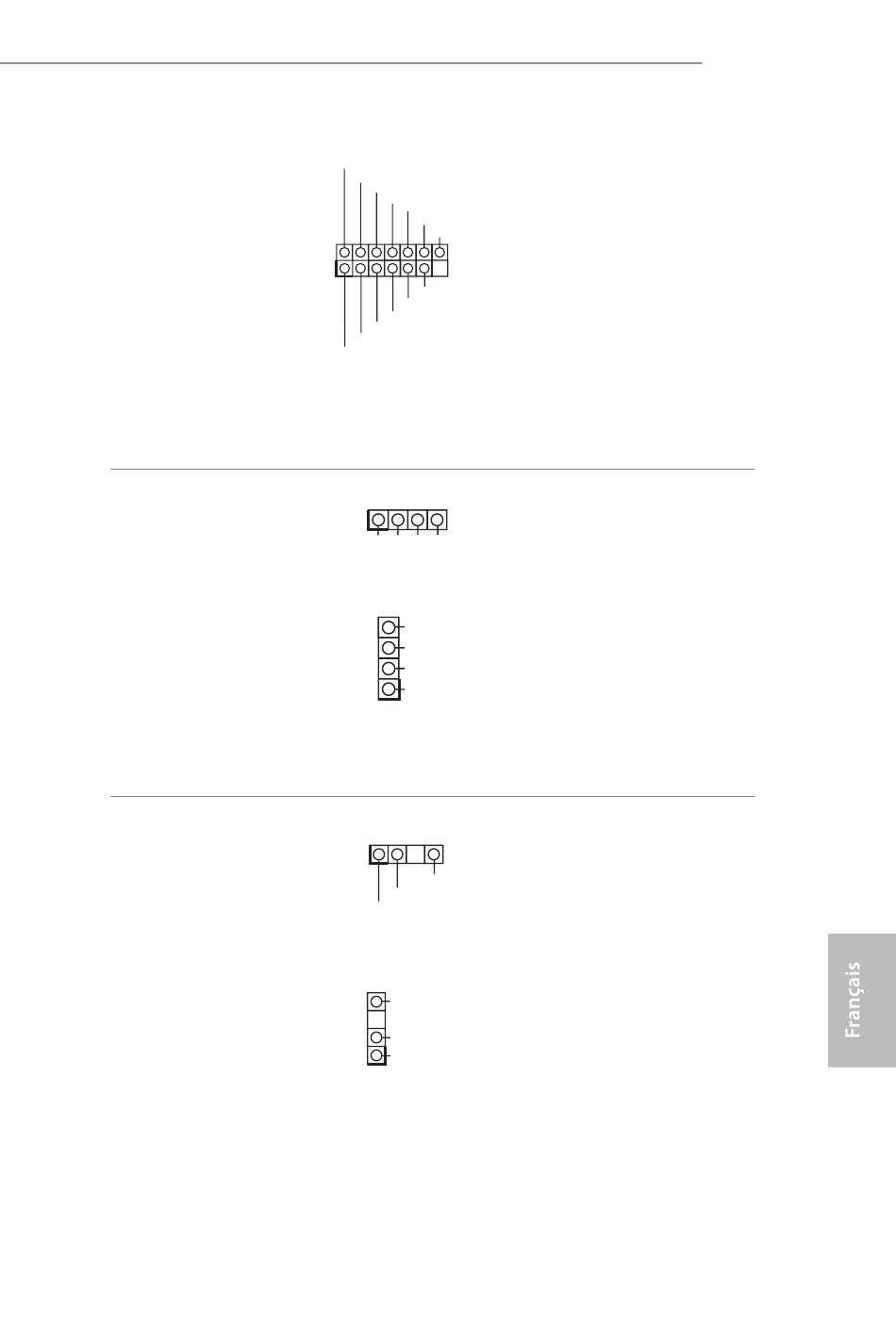

Embase SPI TPM
(SPI_TPM_J1 à 13
broches)
(voir p.1, No. 27)
Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 29)
(RGB_LED2 à 4 broches)
(voir p.1, No. 11)
Embases LED adressables
(ADDR_LED1 à 3
broches)
(voir p.1, No. 32)
(ADDR_LED2 à 3
broches)
(voir p.1, No. 7)
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l'intégrité de la plateforme.
Ces deux embases RVB servent à
connecter le câble d'extension LED
RVB qui permet aux utilisateurs
de choisir parmi plusieurs effets
lumineux LED.
Attention : N'installez jamais le
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.
*Veuillez consulter la page 49 pour
des instructions supplémentaires
sur ces deux embases.
Ces deux embases adressables
servent à connecter le câble
d'extension LED adressable qui
permet aux utilisateurs de choisir
parmi plusieurs effets lumineux
LED.
Attention : N'installez jamais
le câble LED adressable dans
le mauvais sens. Dans le cas
contraire, le câble peut être
endommagé.
*Veuillez consulter la page 50 pour
des instructions supplémentaires
sur cette embase.
