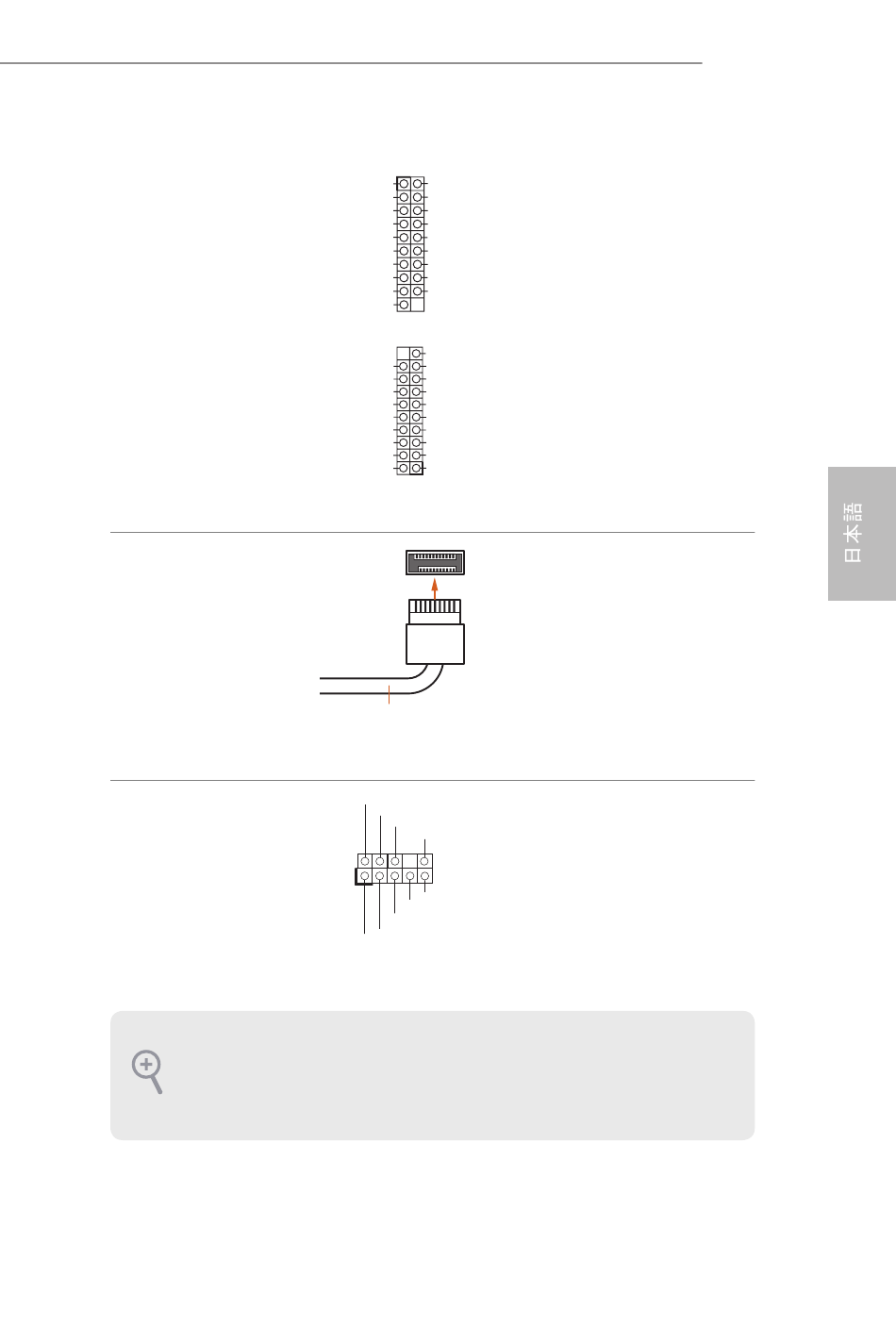

USB 3.2 Gen1 ヘッダー
（19 ピン USB3_6_7）
（p.1、 No. 10 参照）
（19 ピン USB3_8_9）
（p.1、 No. 9 参照）
フロントパネルタイプ C
USB 3.2 Gen2 ヘッダー
（20 ピン USB31_TC_2）
（p.1、 No. 12 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 34 参照）
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機
能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要です。
お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュアルの
指示に従ってく ださい。
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 3.2 Gen1 ヘッダーは、 2
つのポートをサポートできます。
このマザーボード上には、 1 つの
フロントパネルタイプ C USB 3.2
Gen2 ヘッダーがあります。 この
ヘッダーは、 追加 USB 3.2 Gen2
ポート用に USB 3.2 Gen2 モ
ジュールを接続するために使用
されます。
このヘッダーは、 フロントオー
ディオパネルにオーディオデバ
イスを接続するためのものです。
Z490 Taichi
