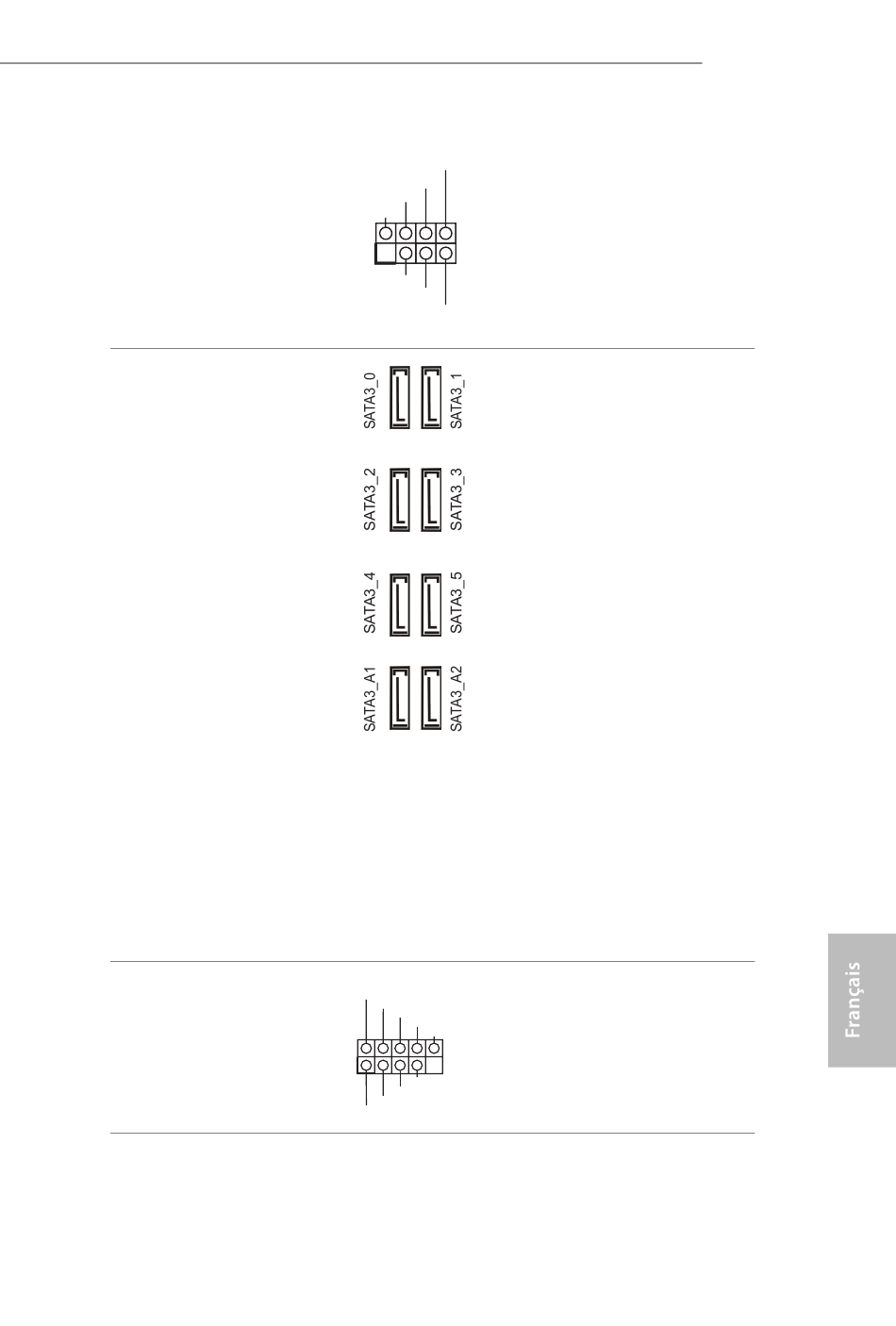

Prise DEL d'alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 20)
Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1, No. 14)
(SATA3_2_3:
voir p.1, No. 15)
(SATA3_4_5:
voir p.1, No. 16)
(SATA3_A1_A2:
voir p.1, No. 17)
Embases USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 26)
(USB_3_4 à 9 broches)
(voir p.1, No. 25)
Veuillez brancher la DEL
SPEAKER
DUMMY
d'alimentation du châssis et le
DUMMY
haut-parleur du châssis sur ce
+5V
connecteur.
1
PLED+
PLED+
PLED-
Ces huit connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Lignes partagées M2_2,
SATA3_0 et SATA3_1. Si vous
utilisez un connecteur, les autres
seront désactivés.
* Lignes partagées M2_3,
SATA3_4 et SATA3_5. Si vous
utilisez un connecteur, les autres
seront désactivés.
* Lignes partagées M2_3,
SATA3_4, SATA3_5 et USB32_
TC_1. Si l'un des deux est
utilisé, USB32_TC_1 repasse à
16 Go/s max.
* Pour minimiser le temps au
démarrage, utilisez les ports
Intel® Z490 SATA (SATA3_0)
pour vos SSD.
Cette carte mère comprend deux
USB_PWR
connecteurs. Chaque embase
P-
P+
GND
USB 2.0 peut prendre en charge
DUMMY
deux ports.
1
GND
P+
P-
USB_PWR
