ASROCK Z490 Taichi Handbuch Seite 204

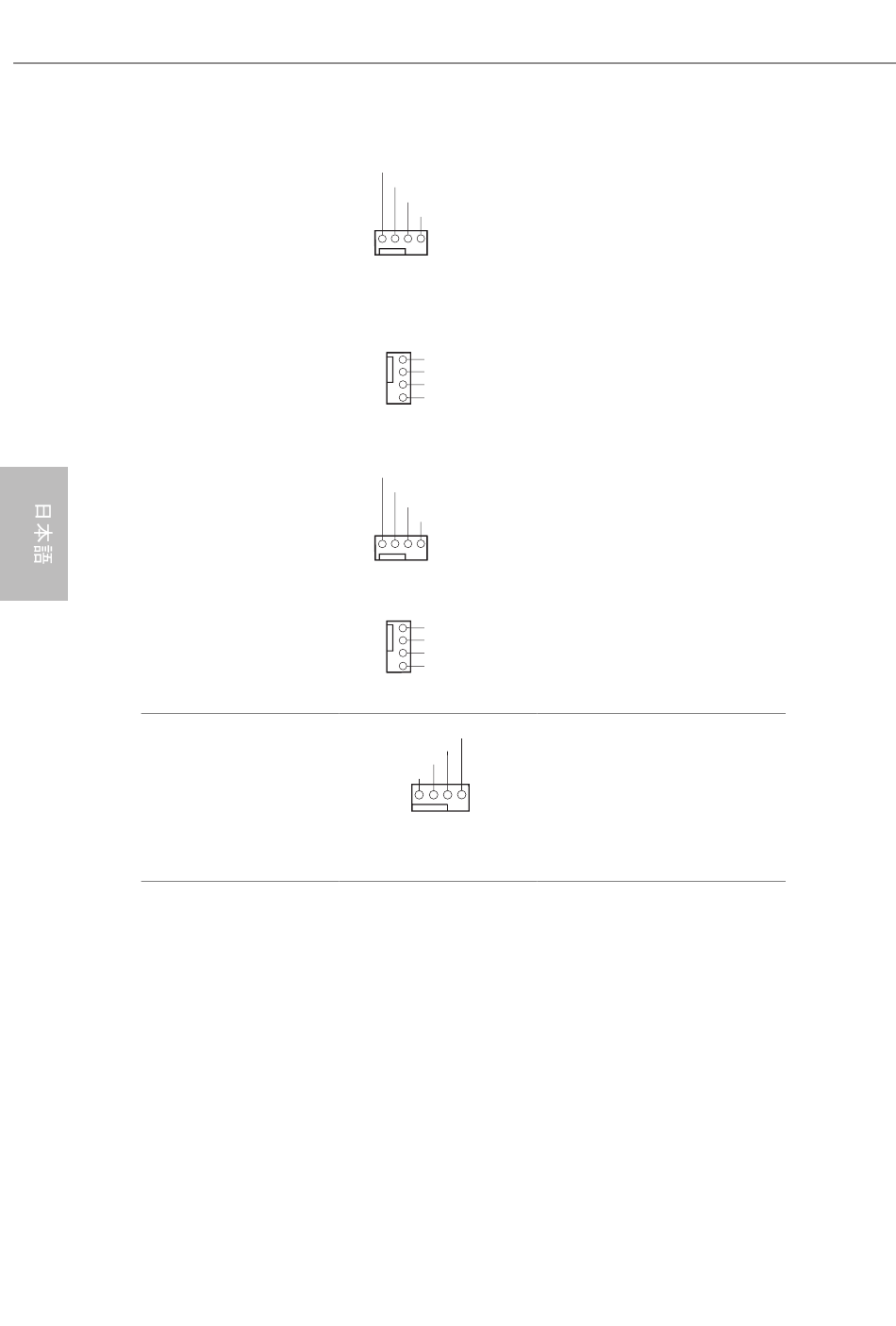

シャーシ / ウォーターポ
ンプファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、 No. 35 参照）
（4 ピン CHA_FAN2/WP）
（p.1、 No. 31 参照）
（4 ピン CHA_FAN3/WP）
（p.1、 No. 19 参照）
（4 ピン CHA_FAN4/WP）
（p.1、 No. 30 参照）
（4 ピン CHA_FAN5/WP）
（p.1、 No. 13 参照）
（4 ピン CHA_FAN6/WP）
（p.1、 No. 18 参照）
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、 No. 3 参照）
200 200
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
GND
2 FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
このマザーボードには 6 つの 4
ピン水冷却シャーシがコネクタ
用に装備されています。 3 ピンの
シャーシ水冷却ファンを接続す
る場合には、 ピン 1-3 に接続して
く ださい。
このマザーボードは 4 ピン CPU
ファン （静音ファン） コネクタが装
備されています。 3 ピンの CPU
ファンを接続する場合には、 ピン
1-3 に接続してく ださい。
