Колодка SPI ТРМ
(13-контактная, SPI_
TPM_J1)
(см. стр. 1, № 27)
Колодки для
подключения
светодиодной RGB-
подсветки.
(4-контактная, RGB_
LED1)
(см. стр. 1, № 29)
(4-контактная, RGB_
LED2)
(см. стр. 1, № 11)
Колодки адресуемой
светодиодной подсветки
(3 контакта, ADDR_
LED1)
(см. стр. 1, № 32)
(3 контакта, ADDR_
LED2)
(см. стр. 1, № 7)
134 134

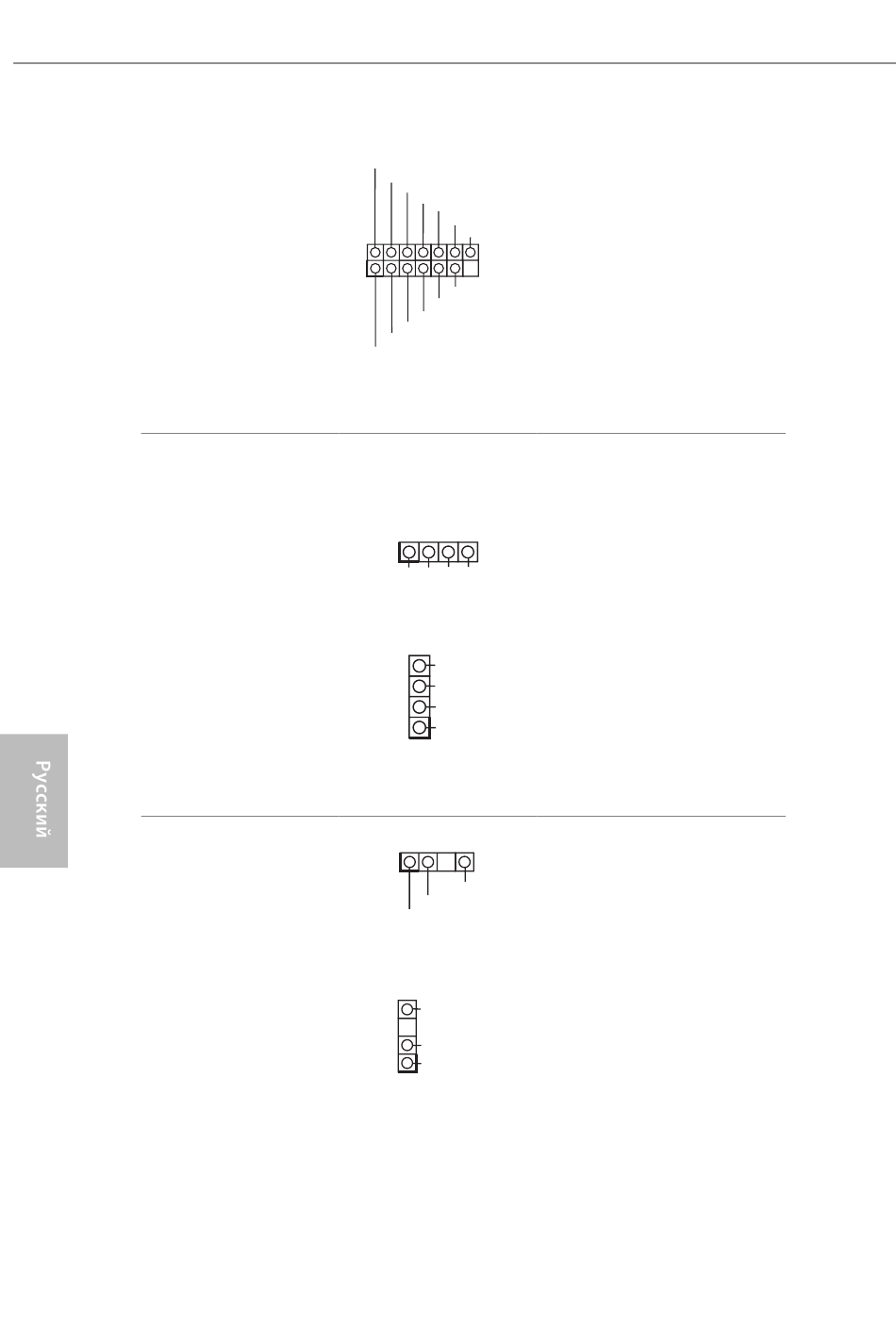

SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
Этот разъем обеспечивает
поддержку системы SPI Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Эти две колодки для RGB-
подсветки служат для
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения
об использовании этих двух
колодок см. на стр. 49.
Эти две колодки для адресуемой
светодиодной подсветки
служат для подключения
удлинительного кабеля
адресуемой светодиодной
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание! Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр. 50.
