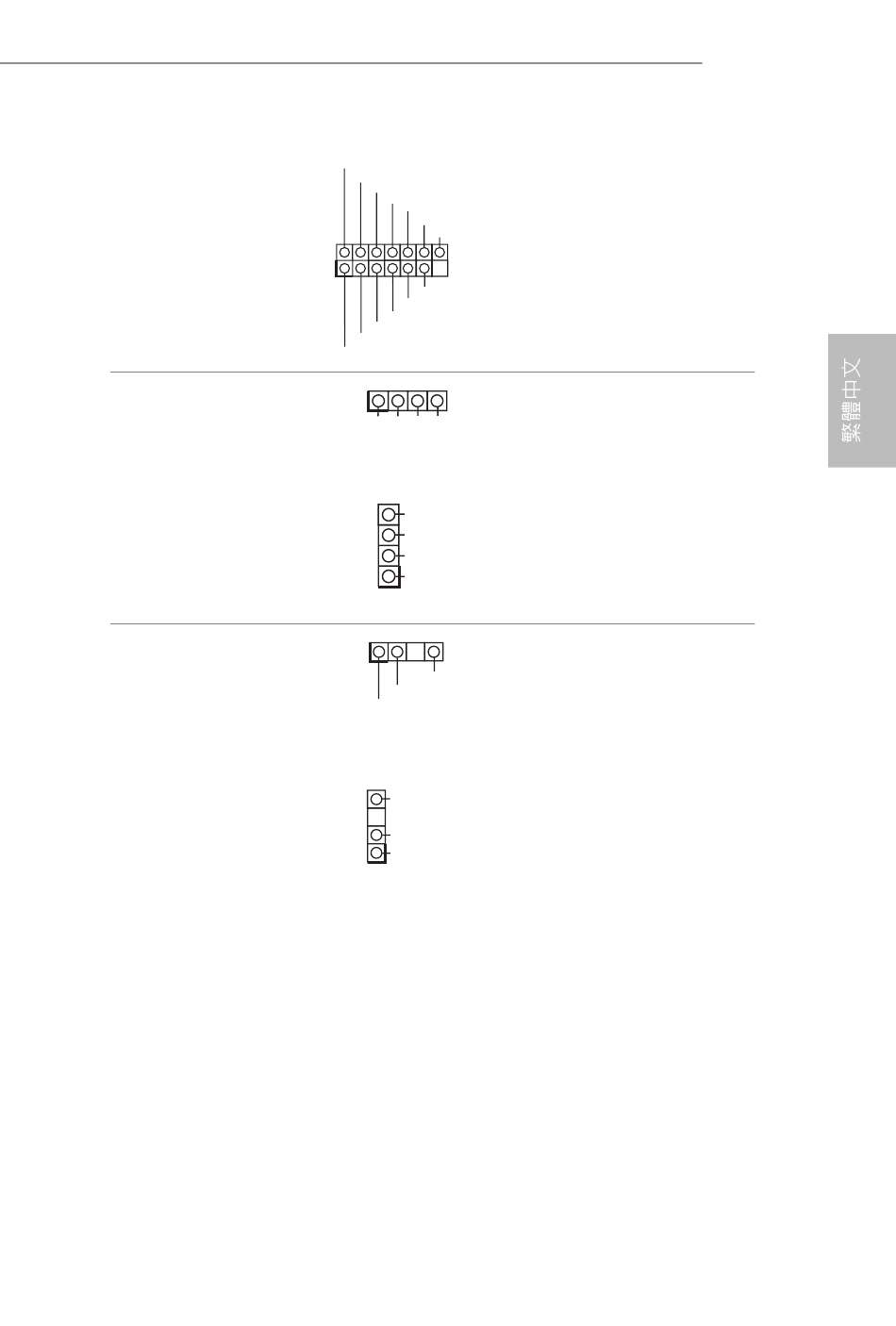

SPI TPM 排針
(13-pin SPI_TPM_J1)
（請參閱第 1 頁，編號
27）
RGB LED 排針
(4-pin RGB_LED1)
（請參閱第 1 頁，編號
29）
可定址 LED 排針
(3-pin ADDR_LED1)
（請參閱第 1 頁，編號
32）
(3-pin ADDR_LED2)
（請參閱第 1 頁，編號
32）
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
12V G R B
B
R
G
12V
1
1
GND
DO_ADDR
VOUT
GND
DO_ADDR
VOUT
1
此接頭支援 SPI 信賴平台模組
(TPM) 系統， 可確保儲存金鑰、
數位憑證、 密碼及資料的安全。
TPM 系統也能強化網路安全、
保護數位身分並確定平台完整
性。
這兩個 RGB 排針用於連接 RGB
LED 延長線，可供使用者選擇
各種 LED 照明效果。
警告：切勿以錯誤方向安裝
RGB LED 纜線，否則纜線可能
損壞。
* 關於這兩種排針的詳細說明，
請參閱第 49 頁。
這兩個可定址 LED 排針用於連
接可定址 LED 延長線，可供使
用者選擇各種 LED 照明效果。
警告：切勿以錯誤方向安裝可
定址 LED 纜線，否則纜線可能
損壞。
* 關於這兩種排針的詳細說明，
請參閱第 50 頁。
