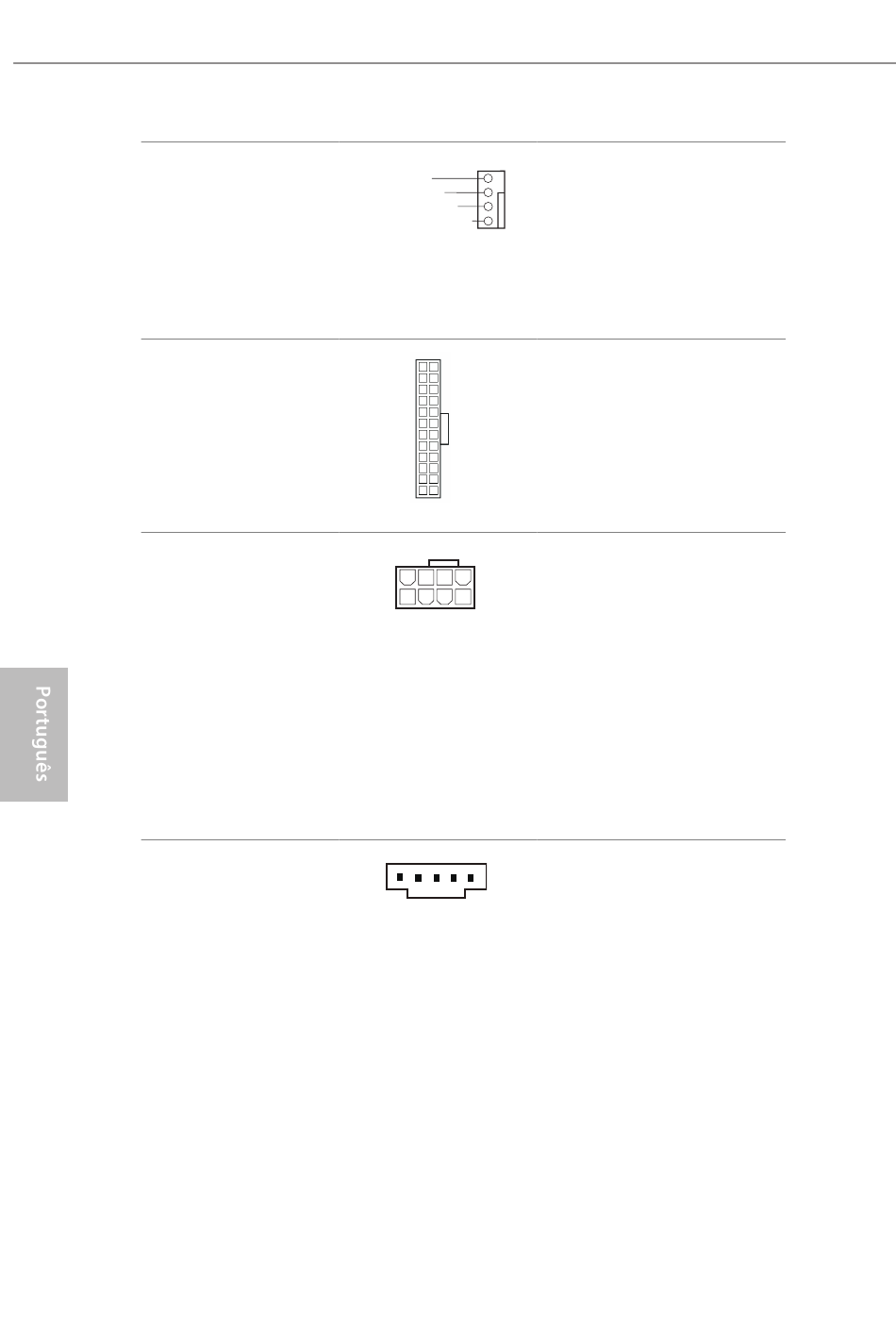

Conector da ventoinha de
bomba de água/CPU
(CPU_FAN2/WP_3A de 4
pinos)
(ver p.1, N.º 4)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
(ATX12V2 de 8 pinos)
(ver p.1, N.º 2)
Conectores Thunderbolt
AIC
(TB1 de 5 pinos)
(ver p.1, N.º 33)
150 150
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4
1
Esta placa mãe inclui um
4
conector de ventilador da CPU
3
2
de refrigeração a água de 4 pinos.
1
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Esta placa-mãe inclui um
conector de alimentação ATX de
24 pinos. Para utilizar uma fonte
de alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.
Esta placa-mãe inclui dois
conectores de alimentação de 12V
ATX de 8 pinos. Para utilizar uma
fonte de alimentação ATX de 4
pinos, introduza-a no Pino 1 e
Pino 5.
*Aviso: Certifique-se que o cabo
de força conectado é para o CPU
e não para a placa gráfica. Não
ligue o cabo de força PCIe a este
conector.
Conectar um Thunderbolt™ placa
complementar (AIC) para o
conector AIC Thunderbolt AIC
por meio do cabo GPIO.
*Instale a placa AIC Thunderbolt™
no PCIE3 (slot padrão).
