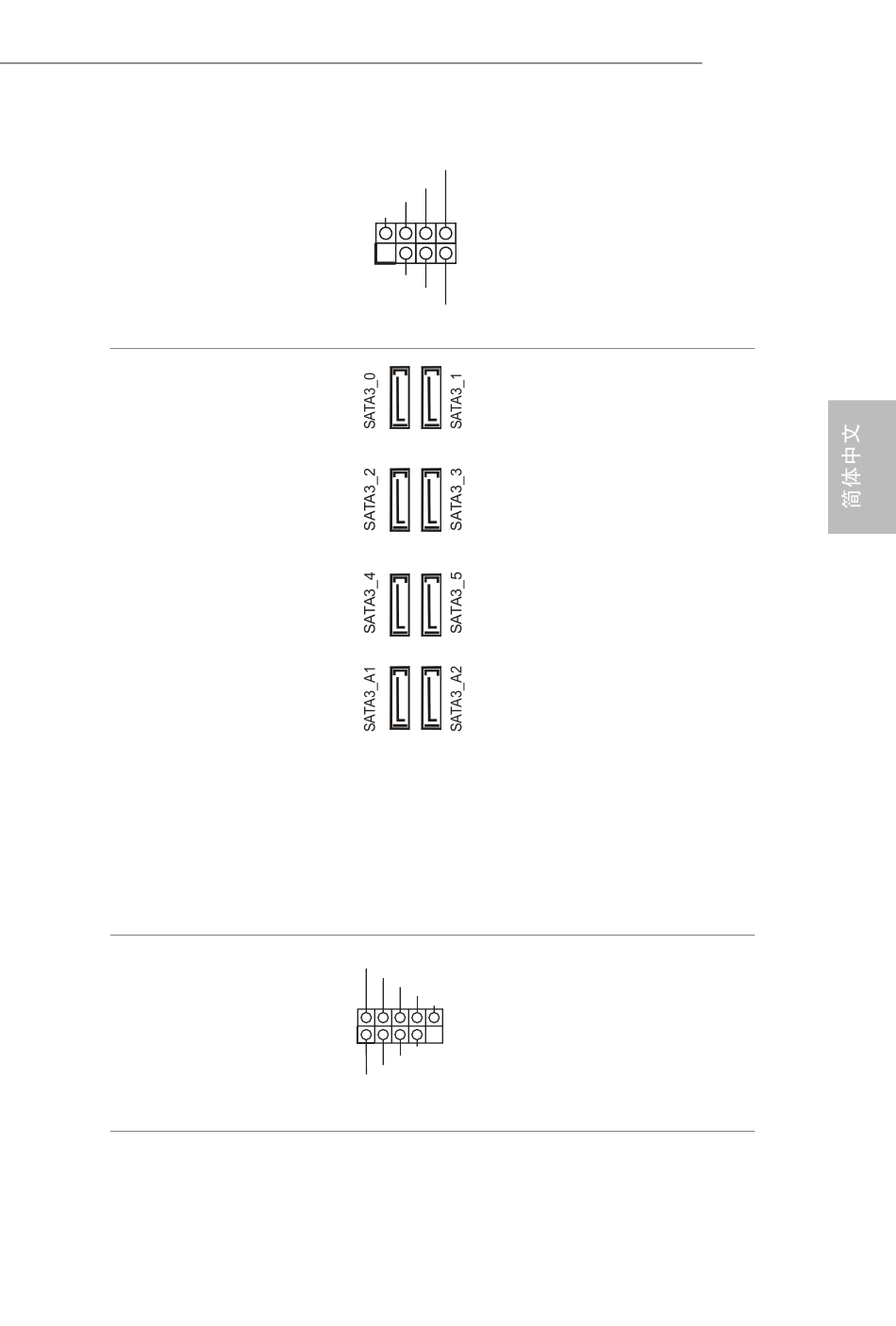

电源 LED 和扬声器接脚
（7 针 SPK_PLED1）
（见第 1 页，第 20 个）
串行 ATA3 接口
（SATA3_0_1:
见第 1 页，第 14 个）
（SATA3_2_3:
见第 1 页，第 15 个）
（SATA3_4_5:
见第 1 页，第 16 个）
（SATA3_A1_A2:
见第 1 页，第 17 个）
USB 2.0 接脚
（9 针 USB_1_2）
（见第 1 页，第 26 个）
（9 针 USB_3_4）
（见第 1 页，第 25 个）
请将机箱电源 LED 和机箱扬
SPEAKER
DUMMY
声器连接到此接脚。
DUMMY
+5V
1
PLED+
PLED+
PLED-
这八个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
* M2_2, SATA3_0 和 SATA_3_1
共享巷道。如果其中一个在
使用，则其它将被禁用。
* M2_3, SATA3_4 和 SATA3_5
共享巷道。如果其中一个在
使用，则其它将被禁用。
* M2_3, SATA3_4, SATA3_5
和 USB32_TC_1 共享巷道。
使用其中任意一个都会导致
USB32_TC_1 降级至最大 16
Gb/s。
* 为最小化引导时间，请
将 Intel® Z490 SATA 端口
(SATA3_0) 用于 SSD。
此主板上有 2 个接脚。每个
USB_PWR
P-
USB 2.0 接脚可以支持两个端
P+
GND
DUMMY
口。
1
GND
P+
P-
USB_PWR
Z490 Taichi
