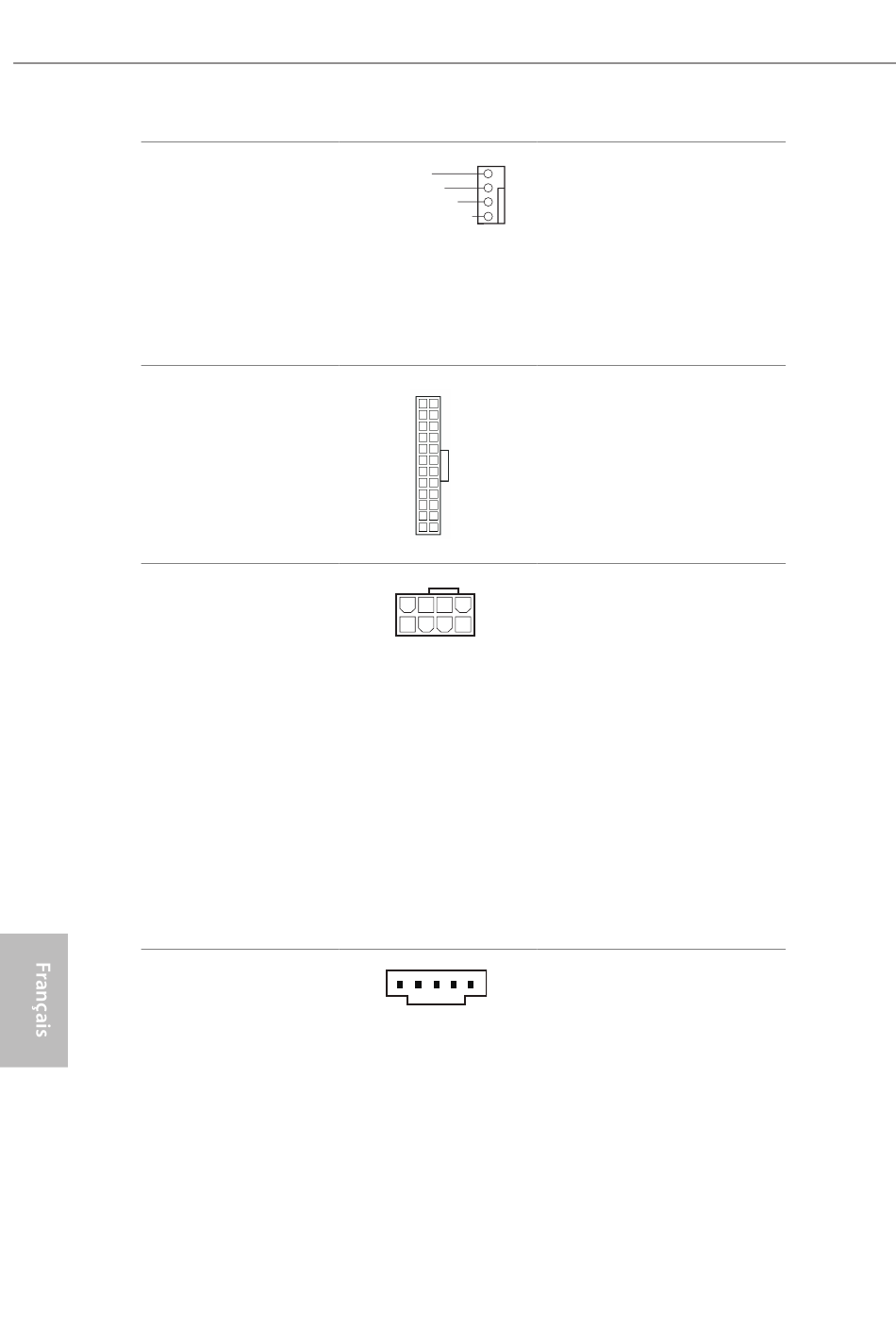

Connecteur pour
ventilateur de processeur /
pompe à eau
(CPU_FAN2/WP_3A à 4
broches)
(voir p.1, No. 4)
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 8)
Connecteur d'alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
(ATX12V2 à 8 broches)
(voir p.1, No. 2)
Connecteurs Thunderbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 33)
82 82
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
Cette carte mère est dotée d'un
4
connecteur pour ventilateur de
3
2
processeur à refroidissement par
1
eau à 4 broches. Si vous envisagez
de connecter un ventilateur
de refroidisseur d'eau pour
processeur à 3 broches, veuillez le
brancher sur la Broche 1-3.
Cette carte mère est dotée d'un
connecteur d'alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 13.
Cette carte mère est dotée de
deux connecteurs d'alimentation
ATX 12V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.
*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
Veuillez connecter une carte
d' e xtension (AIC) Thunderbolt™
au connecteur AIC Thunderbolt
via le câble GPIO.
*Veuillez installer la carte
Thunderbolt™ AIC sur PCIE3
(emplacement par défaut).
