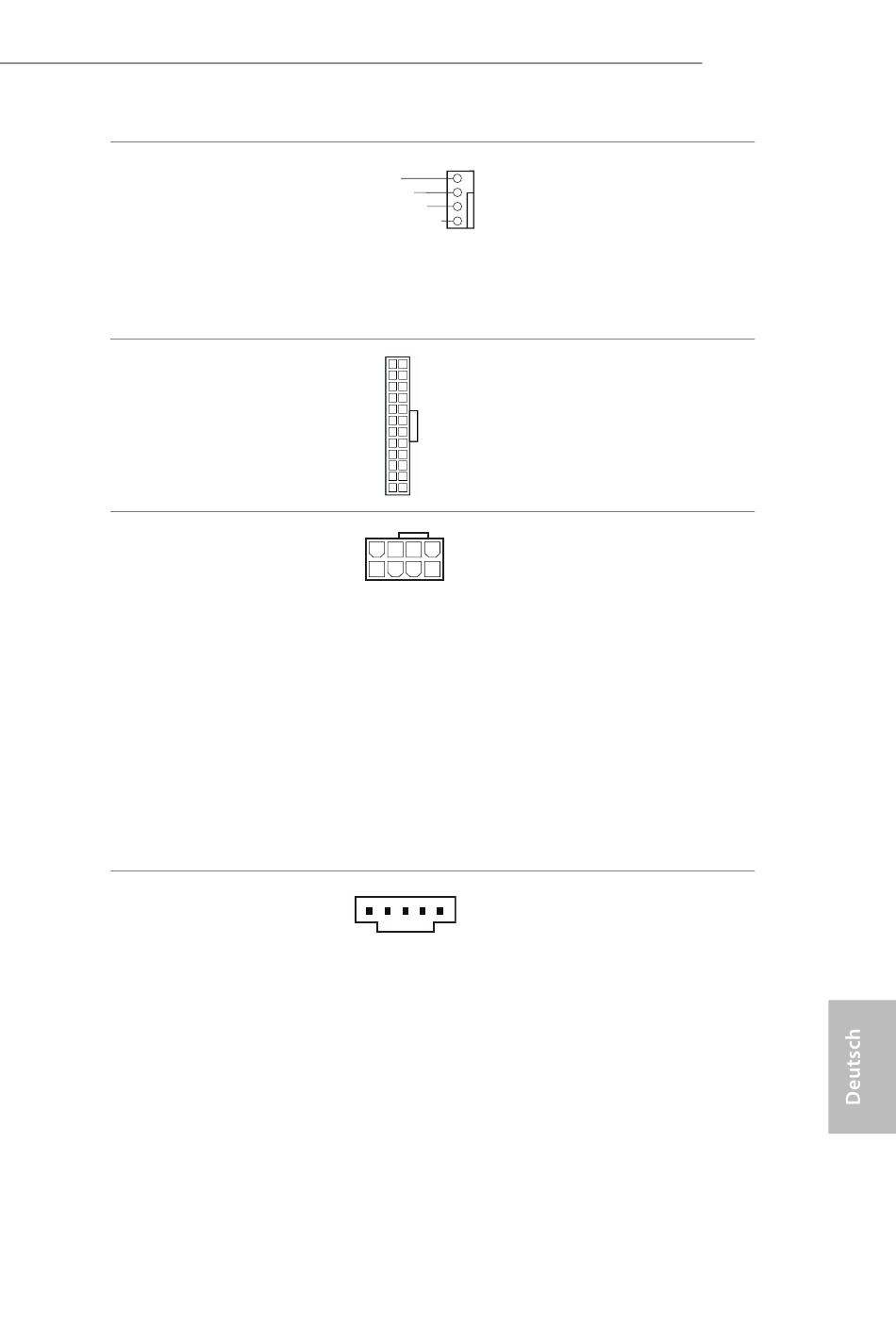

CPU-/Wasserpumpen-
Lüfteranschluss
(4-polig, CPU_FAN2/
WP_3A)
(siehe S. 1, Nr. 4)
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 8)
ATX-12-V-Netzanschlüsse
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
(8-polig, ATX12V2)
(siehe S. 1, Nr. 2)
Thunderbolt-Erweite-
rungskartenanschlüsse
(5-polig, TB1)
(siehe S. 1, Nr. 33)
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12
24
1
13
8
5
4
1
Dieses Motherboard bietet
4
einen 4-poligen Wasserkühlung-
3
2
CPU-Lüfteranschluss. Falls
1
Sie einen 3-poligen CPU-
Wasserkühlerlüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt 13
an.
Dieses Motherboard bietet
zwei 8-polige ATX-12-V-
Netzanschlüsse. Bitte schließen
Sie es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.
*Warnung: Bitte stellen Sie
sicher, dass das Stromkabel
der CPU und nicht das der
Grafikkarte angeschlossen
ist. Schließen Sie das PCIe-
Stromkabel nicht an diesen
Anschluss an.
Bitte verbinden Sie eine
Thunderbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Thunderbolt-AIC-Anschluss.
*Bitte installieren Sie die
Thunderbolt™-AIC-Karte am
PCIE3 (Standardsteckplatz).
Z490 Taichi
65
65
