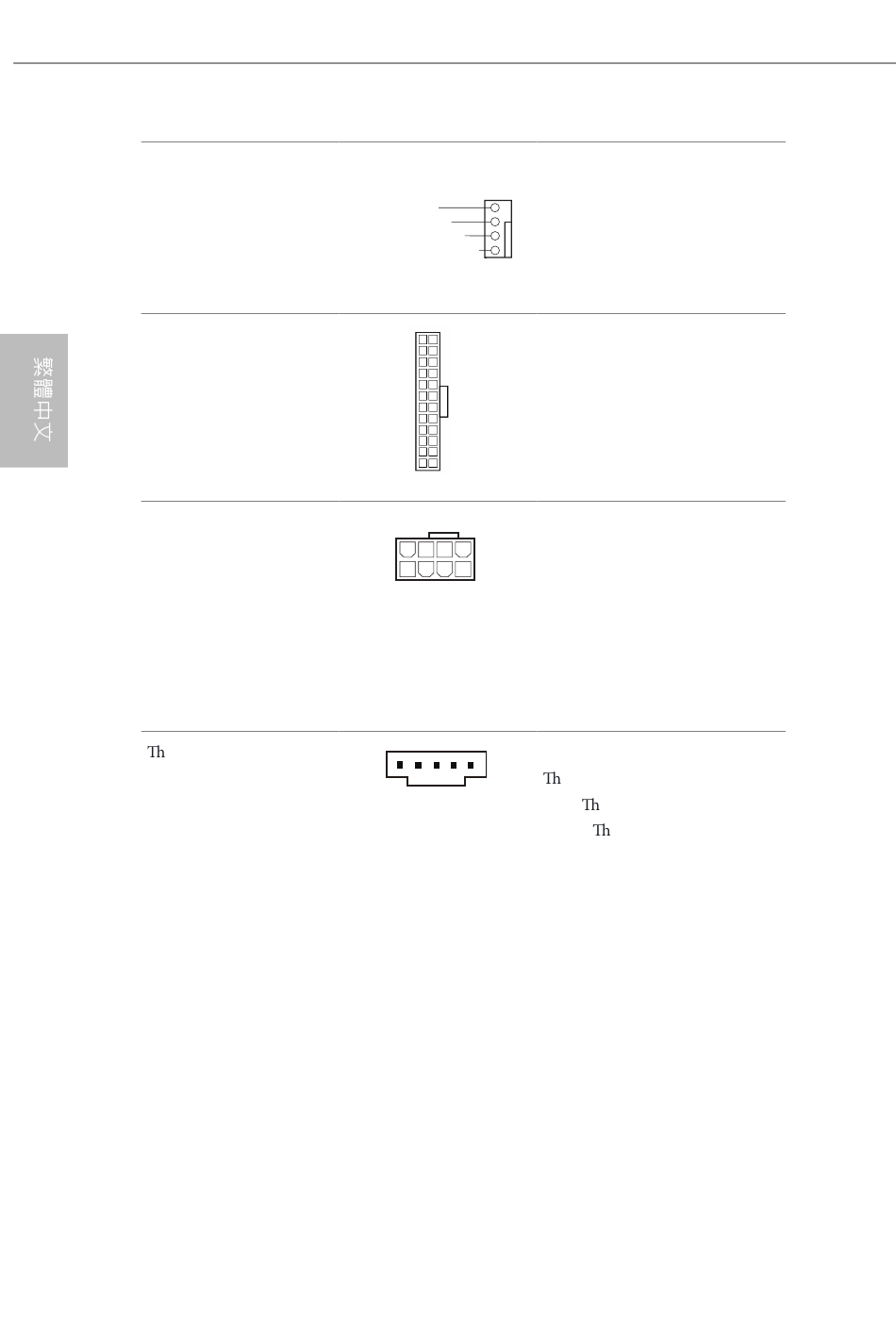

CPU ／水冷幫浦風扇接
頭
(4-pin CPU_FAN2/
WP_3A)
（請參閱第 1 頁，編號
4）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號
8）
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號
1）
(8-pin ATX12V2)
（請參閱第 1 頁，編號
2）
underbolt AIC 接頭
(5-pin TB1)
（請參閱第 1 頁，編號
33）
236 236
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
本主機板配備 4-Pin 水冷 CPU
風扇接頭。若您計畫連接 3-Pin
4
CPU 水冷風扇，請接至 Pin
3
1-3。
2
1
本主機板配備一組 24-pin ATX
電源接頭。若要使用 20-pin
ATX 電源供應器，請插入 Pin 1
及 Pin 13。
本主機板配備兩組 8-pin ATX
12V 電源接頭。若要使用 4-pin
ATX 電源供應器，請插入 Pin 1
及 Pin 5。
* 警告：請確定已連接 CPU 的
電源線，而非顯示卡的電源線。
請勿將 PCIe 電源線插入此接
頭。
請透過 GPIO 纜線將
underbolt ™ 附加介面卡 (AIC)
underbolt AIC 接頭。
接至
* 請將 underbolt ™ AIC 卡安
裝於 PCIE3（預設插槽）。
